FC-135R的X1A000141000300与FC-13A的X1A000091000100与FC3215AN的X1A000161000100晶振编码区别
FC-135R的X1A000141000300与FC-13A的X1A000091000100与FC3215AN的X1A000161000100晶振编码区别
陶瓷晶振就是指用陶瓷外壳封装的爱普生晶振,跟石英晶振比起来精度要差一些,但成本也比较低,主要用在对频率精度要求不高的电子产品中.
2按外形,分为长方形晶振、圆柱形晶振、椭圆形晶振.

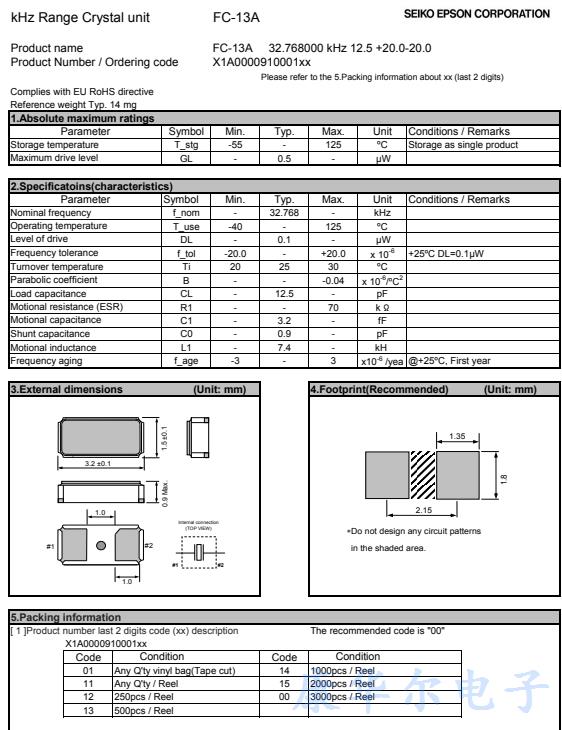

3按封装形式,分为玻璃真空密封型晶振、金属壳封装型晶振、陶瓷封装型晶振、塑料壳封装型晶振.FC-135R的X1A000141000300晶振FC-13A的X1A000091000100晶振FC3215AN的X1A000161000100晶振
4按照封装形式还可以分为贴片和直插.
产品编号
长x宽x高
模型
频率
CL值
频率25°C
操作温度范围
ESR[最大值]
X1A000141000100
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
7 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141000200
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
9 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141000300
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141000400
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
9 pF
+/-10.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141000500
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
12.5 pF
+/-10.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141000600
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
6 pF
+/-20.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141001100
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
7 pF
+/-10.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141001500
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
6 pF
+/-15.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141001600
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
6 pF
+/-10.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141001900
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
12 pF
+/-10.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000141002200
3.2 x 1.5 x 0.9 mm
FC-135R
32.768kHz
18 pF
-20.0/+10.0 ppm
-40 to +85 °C
≤ 50 KΩ
X1A000091000100
3.2 x 1.5 x 0.9 mm
FC-13A
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +125 °C
≤ 70 KΩ
X1A000091000200
3.2 x 1.5 x 0.9 mm
FC-13A
32.768kHz
12.5 pF
+/-50.0 ppm
-40 to +125 °C
≤ 70 KΩ
X1A000091000300
3.2 x 1.5 x 0.9 mm
FC-13A
32.768kHz
9 pF
+/-50.0 ppm
-40 to +125 °C
≤ 70 KΩ
X1A000091000500
3.2 x 1.5 x 0.9 mm
FC-13A
32.768kHz
9 pF
+/-20.0 ppm
-40 to +125 °C
≤ 70 KΩ
X1A000161000100
3.2 x 1.5 x 0.9 mm
FC3215AN
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +105 °C
≤ 50 KΩ
X1A000161000200
3.2 x 1.5 x 0.9 mm
FC3215AN
32.768kHz
9 pF
+/-20.0 ppm
-40 to +105 °C
≤ 50 KΩ
X1A000161000300
3.2 x 1.5 x 0.9 mm
FC3215AN
32.768kHz
7 pF
+/-20.0 ppm
-40 to +105 °C
≤ 50 KΩ
5按谐振频率精度,分为高精度型、中精度型和普通型晶振.
6按应用特性,分为串联谐振型晶振和并联谐振型晶振.
串联谐振型晶振：①串联谐振型晶振的负载电容较小,属于低负载电容型晶振；②串联谐振型晶振只能在低负载电容的条件下,日本进口晶体或者说只能在串联型振荡电路中使用；③由于晶振是与负载电容串联形成谐振,所以可通过微调负载电容,把振荡频率精确地调到标准值.
并联谐振型晶振：①并联谐振型晶振的负载电容很大,属于高负载电容型晶振；②并联谐振型晶振只能在高负载电容的条件下,或者说只能在并联型振荡电路中使用；③并联型振荡电路的振荡频率不可调,这就要求并联谐振型晶振的精度更高、性能更稳定、谐振频率更精准.FC-135R的X1A000141000300晶振FC-13A的X1A000091000100晶振FC3215AN的X1A000161000100晶振
7按晶振的功能和实现技术的不同,分为温度补偿晶振（TCXO）、压控晶振（VCXO）、普通晶振（SPXO）、恒温晶振（OCXO）.
温度补偿晶体振荡器（TCXO）是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器.石英晶体振子频率温度漂移的补偿方法主要有直接补偿和间接补偿两种类型.应用：测试设备.频率范围：1MHz-160MHz.
电压控制晶体振荡器（VCXO）,是通过施加外部控制电压使振荡频率可变或是可以调制的石英晶体振荡器.在典型的VCXO中,通常是通过调谐电压改变变容二极管的电容量来“牵引”石英晶体振子频率的.主要应用：移频直放站、测试设备、蜂窝基站.频率范围： 1MHz-200MHz .
恒温控制晶体振荡器（OCXO）是利用恒温槽使晶体振荡器或3215晶振石英晶体振子的温度保持恒定,将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器.OCXO主要用于移动通信基地站、国防、导航、频率计数器、频谱和网络分析仪等设备、仪表中.频率范围： 1MHz－160 MHz .FC-135R的X1A000141000300晶振FC-13A的X1A000091000100晶振FC3215AN的X1A000161000100晶振
8按照晶振电路组成,分为有源晶振和无源晶振.
无源晶振为crystal（晶体）,无源晶振需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确；32.768K晶振无源晶振只有两个引脚,没有所谓的正负极.
有源晶振则叫做oscillator（振荡器）,有源晶振是一个完整的谐振振荡器,有源晶振需要接电源才能工作,一般有四个引脚,其中有两个电源输入引脚,有正负极之分.
9电子钟表中的晶振,按石英晶片的形状分为低频音叉型和高频圆薄片型.
影响晶振质量的原材料
晶振由四部分组成,这四部分原材料的选用都会影响到晶振的质量.
水晶片：影响老化特性,长期使用后频率不稳,易碎,寿命低；
外壳：生锈,频率变化,密封性变化影响寿命；
基座：密封性,短期稳定性,弹片易碎；
导电胶：影响温度特性,抗振性.
FC-135R的X1A000141000300晶振FC-13A的X1A000091000100晶振FC3215AN的X1A000161000100晶振
