Crystek晶振厂家,CCHD-575超低相位噪声振荡器,CCHD-575X-25-100.000晶振

频率：12MHz~125MHz

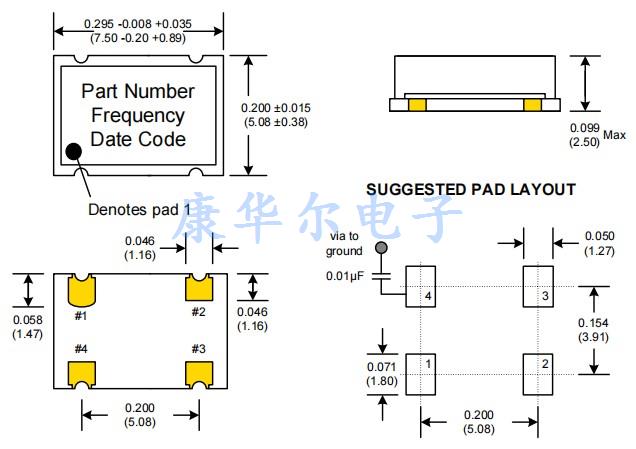

尺寸：7.5x5.0mm

晶振素有“工业之盐”之称，可以说，有电子产品的地方就有石英晶振，像人类的“心脏”一样，每时每刻稳定地发送着时钟信号，使数字电路正常运转。时钟振荡器是利用了晶体的压电效应制造的,当在晶片的两面上加交变电压时，晶片会反复的机械变形而产生振动，而这种机械振动又会反过来产生交变电压。

订购热线：0755-27838351

Crystek晶振厂家,CCHD-575超低相位噪声振荡器,CCHD-575X-25-100.000晶振，CCHD-575系列是业界抖动最低的时钟晶体振荡器，采用5.0x7.5毫米封装，四脚贴片晶振，工作电压3.3V。100MHz时，典型相位抖动为82fs RMS。近载波相位噪声在10Hz时为-90dBc/Hz，而其本底为-168dBc/Hz。这个振荡器体积可能很小，但内部却充满了能量。其输出驱动器能够驱动24mA。这相当于100MHz、15pF负载时的上升/下降时间约为600ps。应用包括，DAC，ADC，低相位信号源测试和测量。

Crystek Corporation® 瑞斯克公司自1958年以来一直提供频率控制产品，包括石英晶体，XO（时钟振荡器）、TCXO（温度补偿晶体振荡器），VCXO（压控晶体振荡器），有源晶振，石英晶体振荡器。Crystek经营两个专门负责频率控制的部门。Crystek致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave 为微波行业开发频率控制和支持产品。其他产品包括：PLL（锁相环）合成器、RedBox VCO、RF 同轴电缆组件、RF 电缆连接器、批量 RF 同轴电缆、RF 功率检测器、滤波器、衰减器、DC 块、无源倍频器、RFPRO（袖珍参考振荡器）、基于SAW的时钟晶体振荡器和VCSO。

Crystek晶振通过ISO9001:2008认证其公司总部位于迈尔斯堡的组织，佛罗里达州，是全球射频微波和频率控制行业高性能技术的领导者。公司广泛的产品系列适用于各种不同的终端市场，例如无线、微波无线电、电信、工业、企业、医疗、航空航天和政府部门等。

Frequency Range	12 MHz to 125 MHz*
Temperature Range	0°C to +70°C
(Option M)	-20°C to +70°C
(Option X)	-40°C to +85°C
Storage	-45°C to 90°C
Input Voltage	3.3V ±0.3V
Input Current	15mA Typical, 25mA Max
Output	HCMOS
Symmetry	45/55% Max @ 50% Vdd
Rise/Fall Time	2ns Max @ 20% to 80% Vdd
Logic	“0” = 10% Vdd Max
	“1” = 90% Vdd Min
Load	15pF
Output Current	±24mA Max
Phase Jitter (12kHz~80MHz)	82fs RMS Typical @ 100 MHz
Phase Noise Typical	See plot
Phase Noise Floor	-168 dBc/Hz Typical, -165 dBc/Hz Max
Sub-harmonics	None
Aging	<3ppm 1st year, <1ppm thereafter
CCHD-575 Options
Temperature Range	0°C to +70°C (±20ppm, ±25ppm, ±50ppm)
	-20°C to +70°C (±25ppm, ±50ppm)
	-40°C to +85°C (±25ppm, ±50ppm)

Crystek晶振厂家,CCHD-575超低相位噪声振荡器,CCHD-575X-25-100.000晶振

电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英有源晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。Crystek晶振厂家,CCHD-575超低相位噪声振荡器,CCHD-575X-25-100.000晶振
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
