百利通亚陶晶振,LR晶振,压控晶振
频率:19.44~800MHz
尺寸:7.0*5.0*2.0mm
百利通亚陶晶振,FRTELE016晶振,压控晶振,石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VCXO压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
Diodes晶振公司为领先业界的高质量应用特定标准产品全球制造商与供货商,产品涵盖广泛领域,包括独立、逻辑、模拟及混合讯号半导体市场.Diodes 服务的市场包括消费性电子、计算机、通讯、工业及汽车市场.该公司生产设施已达到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 认证的品质奖.Diodes 公司目前拥有 C-TPAT 认证.

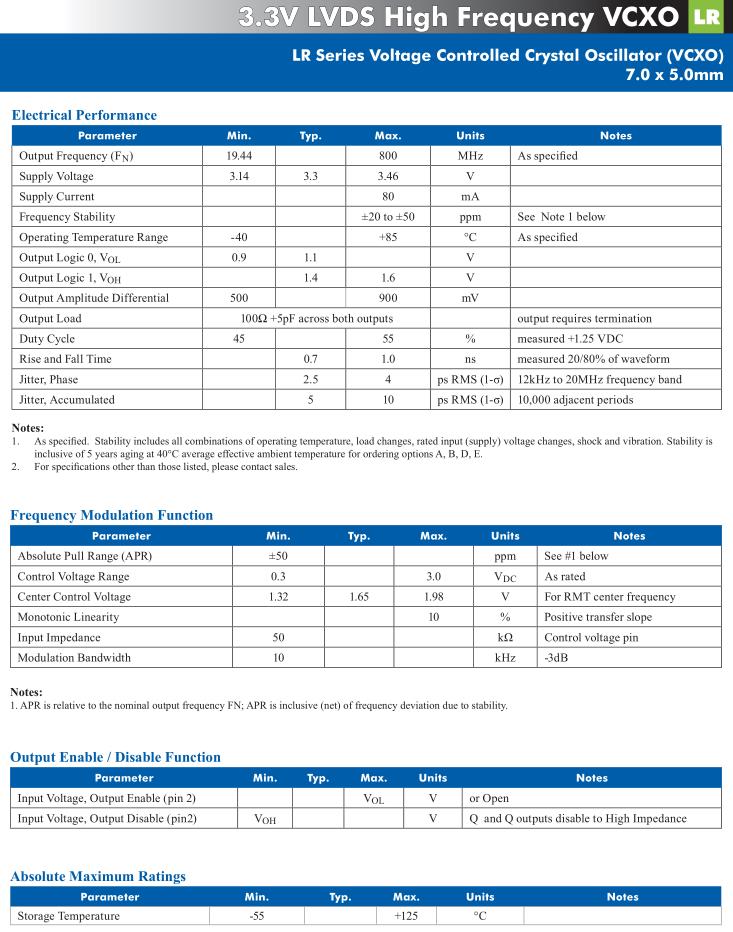

百利通亚陶晶振 |
LR晶振 |
输出类型 |
LVDS |
振荡模式 |
基本/第三泛音 |
电源电压 |
3.3V |
频率范围 |
19.44~800MHZ |
频率稳定度 |
±20~±50ppm |
工作温度 |
40℃~85℃ |
保存温度 |
-55~+125℃ |
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
启动时间 |
5 ms Max. |
相位抖动(12兆赫~20兆赫) |
1个PS最大. |
老化率 |
±3 ppm /年最大. |
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于7050晶振器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接晶体产品,建议使用SMD产品.在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系康华尔电子以获取耐热的相关信息.
