日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070,

频率:125MHZ

尺寸:3.2*2.5mm

日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070,尺寸为3.2*2.5mm,频率为125MHZ,支持输出LV-PECL,LVPECL差分输出晶振,低电压差分振荡器,低抖动差分晶振,低耗能差分晶振,低相位差分振荡器,低功耗差分晶振,低相噪差分晶振,高频差分晶振,125MHZ差分振荡器,仪器设备差分晶振,6G光模块差分晶振,无线网络差分振荡器,娱乐产品专用差分晶振,6G路由器专用差分晶振,,很适合用于智能家居,无线网络,小型设备,光通信等领域。

差分晶体振荡器(DXO)是目前行业中公认高技术,高要求的一款晶体振荡器,是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片,输出类型分为好几种,LVDS,LV-PECL,HCSL具有低电平,低抖动,低功耗等特性。日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070.




订购热线:0755-27838351
QQ咨询 点击这里给我发消息

TC-1

日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070,尺寸为3.2*2.5mm,频率为125MHZ,支持输出LV-PECL,LVPECL差分输出晶振,低电压差分振荡器,低抖动差分晶振,低耗能差分晶振,低相位差分振荡器,低功耗差分晶振,低相噪差分晶振,高频差分晶振,125MHZ差分振荡器,仪器设备差分晶振,6G光模块差分晶振,无线网络差分振荡器,娱乐产品专用差分晶振,6G路由器专用差分晶振,,很适合用于智能家居,无线网络,小型设备,光通信等领域。

差分晶体振荡器(DXO)是目前行业中公认高技术,高要求的一款晶体振荡器,是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。差分晶振一般为六脚贴片,输出类型分为好几种,LVDS,LV-PECL,HCSL具有低电平,低抖动,低功耗等特性。日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070.TC-2

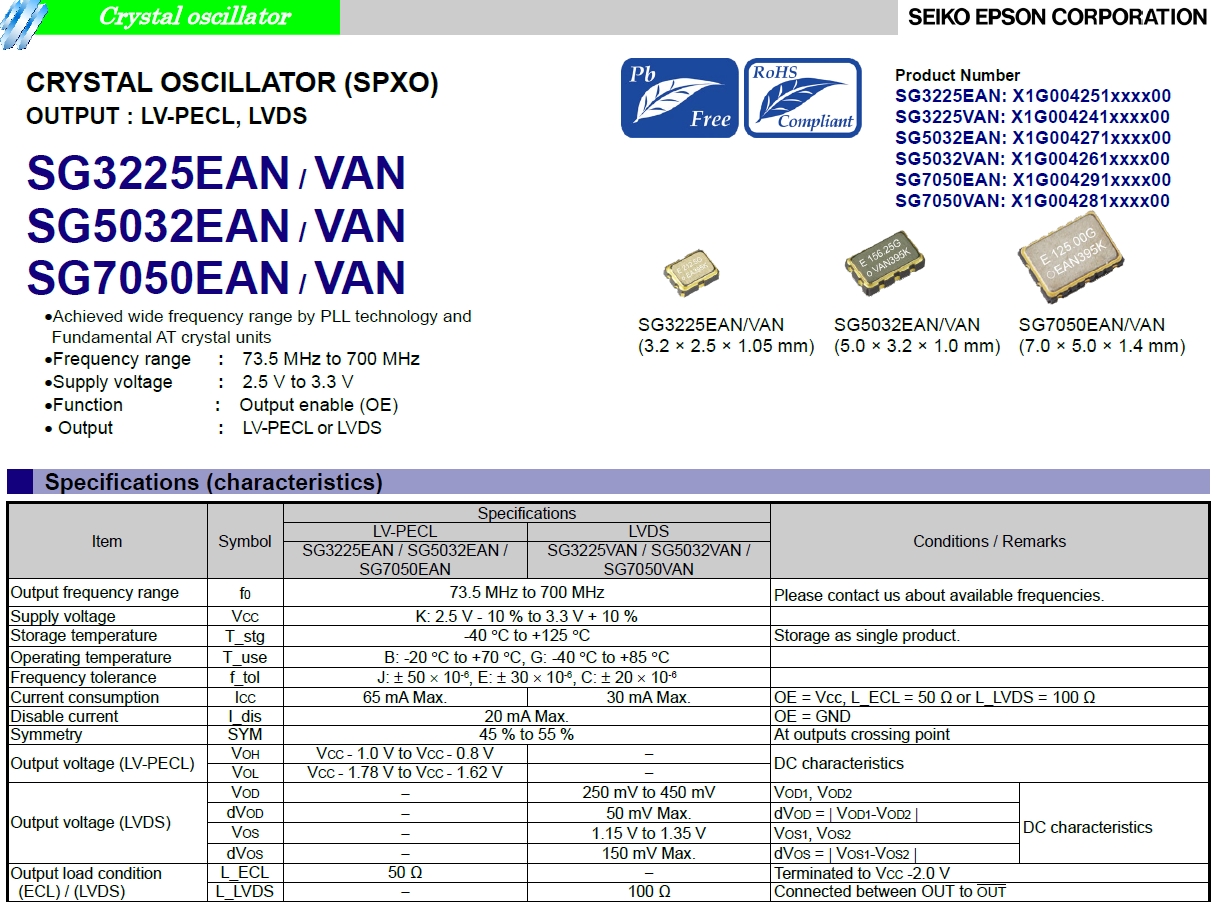

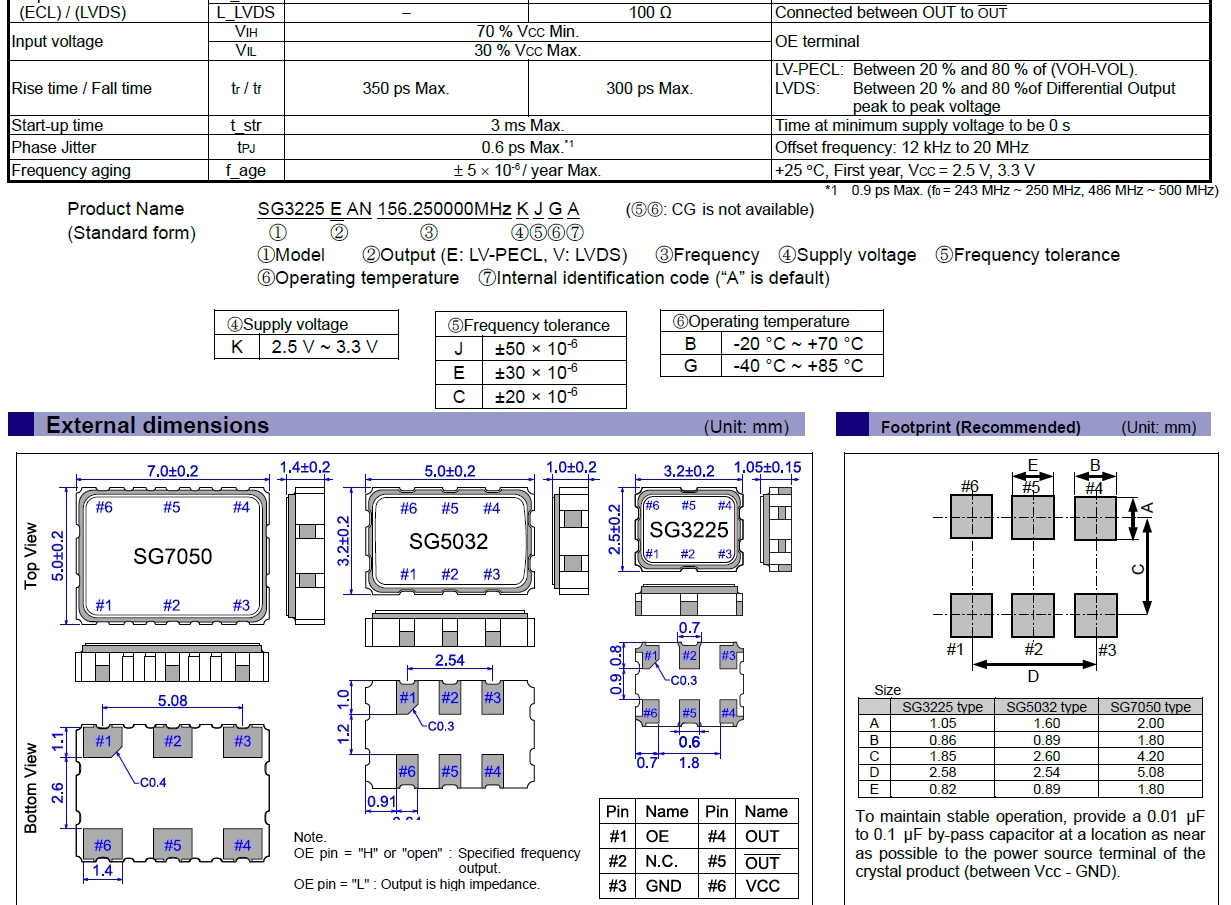

日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070        参数图

Item Symbol Specifications Condition/Remarks
LV-PECL LVDS
SG3225EAN
SG5032EAN
SG7050EAN
SG3225VAN
SG5032VAN
SG7050VAN
Output frequency range f0 125 MHz Please contact us about available frequencies.
Supply voltage VCC K : 2.5 V to 3.3 V VCC = ±10 %
Storage temperature T_stg -40 °C to +125 °C Store as bare product.
Operating temperature T_use B : -20 °C to +70 °C
G : -40 °C to +85 °C
Frequency tolerance f_tol C : ±20 × 10-6
E : ±30 × 10-6
J : ±50 × 10-6
Current consumption ICC 65 mA Max. 30 mA Max. OE = VCC
L_ECL = 50 Ω or L_LVDS = 100 Ω
f0 = 700 MHz
Disable current I_dis 20 mA Max. OE = GND
Symmetry SYM 45 % to 55 % At outputs crossing point
Output voltage
(LV-PECL)
VOH VCC - 1.0 V to VCC - 0.8 V - DC characteristics
VOL VCC - 1.78 V to VCC -1.62 V -
Output voltage
(LVDS)
VOD - 250 mV to 450 mV VOD1 , VOD2 DC characteristics
dVOD - 50 mV Max. dVOD = | VOD1 - VOD2 |
VOS - 1.15 V to 1.35 V VOS1 , VOS2
dVOS - 150 mV Max. dVOS = | VOS1 - VOS2 |
Output load condition
(ECL)/(LVDS)
L_ECL 50 Ω - Terminated to VCC - 2.0 V
L_LVDS - 100 Ω Connected between OUT to OUT
Input voltage VIH 70 % VCC Min. OE terminal
VIL 30 % VCC Max.
Rise time / Fall time tr/tf 350 ps Max. - Between 20 % and 80 % of ( VOH - VOL )
- 300 ps Max. Between 20 % and 80 %of Differential Output peak to peak voltage.
Start-up time t_str 3ms Max. Time at minimum supply voltage to be 0 s
Phase Jitter tPJ 0.6 ps Max. *1 Offset frequency : 12 kHz to 20 MHz
Frequency aging f_aging ±5 × 10-6 / year Max. +25 °C , VCC = 2.5 V or 3.3 V
First year.
TC-3

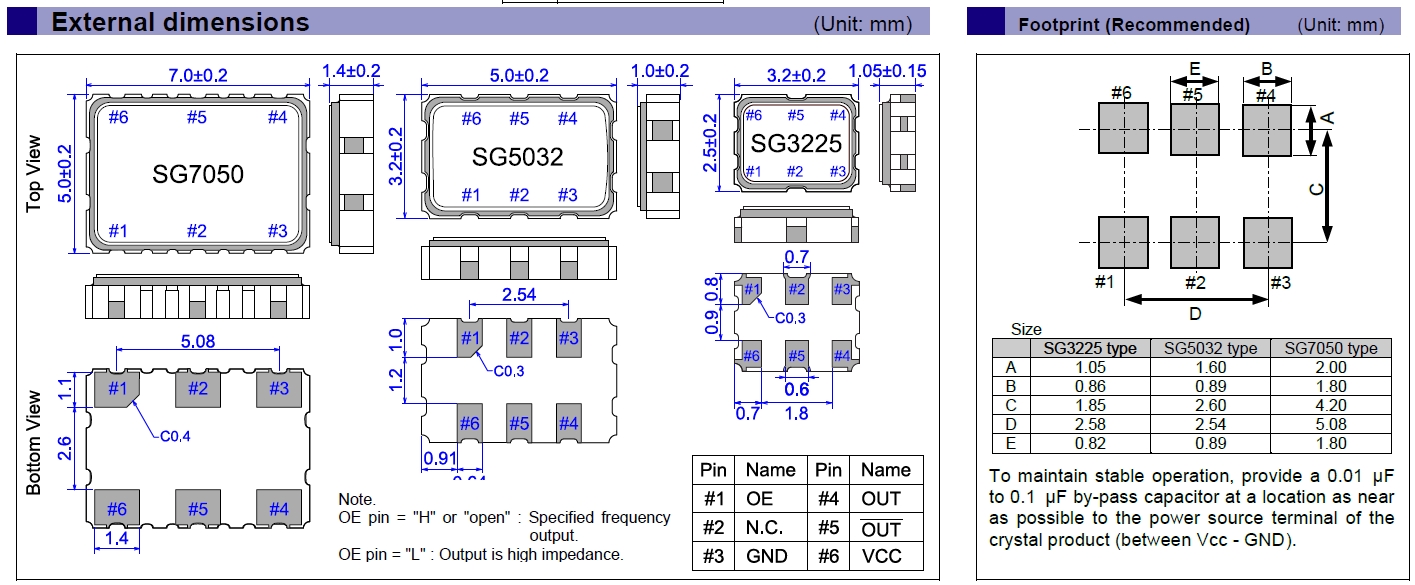

日本爱普生LV-PECL振荡器SG3225EAN,6G无线设备晶振,X1G0042510070     尺寸图SG3225EAN

产品特性:

频率范围: 25MHz至250MHz

电源电压: 3.3 V Typ。

输出:LV-PECL或LVDS

功能:输出启用(OE)

绝对拉力范围:±10×10-6分钟。/±20×10-6分钟。/ ±50×10-6分钟

工作温度:-40°C至+85°C/-40°C至+105°C

SG3225EAN SG5032EAN SG7050EAN SG3225VAN SG5032VAN SG7050VAN 1

SG3225EAN SG5032EAN SG7050EAN SG3225VAN SG5032VAN SG7050VAN 2更多相关日本爱普生晶振型号

编码 品牌 型号 频率 尺寸 输出方式 电源电压 工作温度
X1G0042510001 日本爱普生振荡器 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510002 日本爱普生振荡器 SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510003 日本爱普生振荡器 SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510004 日本爱普生振荡器 SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510006 日本爱普生振荡器 SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510007 日本爱普生振荡器 SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510008 愛普生晶振 SG3225EAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510009 日本爱普生振荡器 SG3225EAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510010 日本爱普生振荡器 SG3225EAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510011 日本爱普生振荡器 SG3225EAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510012 日本爱普生振荡器 SG3225EAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510013 日本爱普生振荡器 SG3225EAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510014 日本爱普生振荡器 SG3225EAN 155.520000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510015 日本爱普生振荡器 SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510016 日本爱普生振荡器 SG3225EAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510017 日本爱普生振荡器 SG3225EAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510018 日本爱普生振荡器 SG3225EAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510021 日本爱普生振荡器 SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510022 日本爱普生振荡器 SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510024 日本爱普生振荡器 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510025 日本爱普生振荡器 SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510026 日本爱普生振荡器 SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510027 日本爱普生振荡器 SG3225EAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510028 日本爱普生振荡器 SG3225EAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510029 日本爱普生振荡器 SG3225EAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510030 日本爱普生振荡器 SG3225EAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510031 日本爱普生振荡器 SG3225EAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510032 日本爱普生振荡器 SG3225EAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510033 日本爱普生振荡器 SG3225EAN 155.520000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510034 日本爱普生振荡器 SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510035 日本爱普生振荡器 SG3225EAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510036 日本爱普生振荡器 SG3225EAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510037 日本爱普生振荡器 SG3225EAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510039 日本爱普生振荡器 SG3225EAN 700.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510040 日本爱普生振荡器 SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510041 日本爱普生振荡器 SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510043 日本爱普生振荡器 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510044 日本爱普生振荡器 SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510045 日本爱普生振荡器 SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510046 日本爱普生振荡器 SG3225EAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510047 日本爱普生振荡器 SG3225EAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510048 日本爱普生振荡器 SG3225EAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510049 日本爱普生振荡器 SG3225EAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510050 日本爱普生振荡器 SG3225EAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510051 日本爱普生振荡器 SG3225EAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510053 日本爱普生振荡器 SG3225EAN 156.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510054 日本爱普生振荡器 SG3225EAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510055 日本爱普生振荡器 SG3225EAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510056 日本爱普生振荡器 SG3225EAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510059 日本爱普生振荡器 SG3225EAN 125.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510060 日本爱普生振荡器 SG3225EAN 125.006250 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510062 日本爱普生振荡器 SG3225EAN 100.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510063 日本爱普生振荡器 SG3225EAN 200.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510064 日本爱普生振荡器 SG3225EAN 400.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510065 日本爱普生振荡器 SG3225EAN 106.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510066 日本爱普生振荡器 SG3225EAN 212.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510067 日本爱普生振荡器 SG3225EAN 74.250000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510068 日本爱普生振荡器 SG3225EAN 148.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510069 日本爱普生振荡器 SG3225EAN 75.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510070 日本爱普生振荡器 SG3225EAN 150.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510072 日本爱普生振荡器 SG3225EAN 312.500000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510073 日本爱普生振荡器 SG3225EAN 312.515625 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510074 日本爱普生振荡器 SG3225EAN 161.132800 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510079 日本爱普生振荡器 SG3225EAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510080 日本爱普生振荡器 SG3225EAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510083 日本爱普生振荡器 SG3225EAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510084 日本爱普生振荡器 SG3225EAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510087 日本爱普生振荡器 SG3225EAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510088 日本爱普生振荡器 SG3225EAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510091 日本爱普生振荡器 SG3225EAN 50.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510092 日本爱普生振荡器 SG3225EAN 68.750000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510100 日本爱普生振荡器 SG3225EAN 114.285000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510103 日本爱普生振荡器 SG3225EAN 644.531200 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -20 to 70 °C
X1G0042510104 日本爱普生振荡器 SG3225EAN 250.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510105 日本爱普生振荡器 SG3225EAN 350.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510106 日本爱普生振荡器 SG3225EAN 80.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510107 日本爱普生晶体振荡器 SG3225EAN 98.304000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510111 日本爱普生振荡器 SG3225EAN 133.330000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510112 日本爱普生振荡器 SG3225EAN 144.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510113 日本爱普生振荡器 SG3225EAN 174.703100 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510114 日本爱普生振荡器 SG3225EAN 320.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510115 日本爱普生振荡器 SG3225EAN 500.000000 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042510121 日本爱普生振荡器 SG3225EAN 161.132812 MHz 3.20 x 2.50 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042710001 日本爱普生振荡器 SG5032EAN 125.000000 MHz 5.00 x 3.20 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042710002 日本爱普生振荡器 SG5032EAN 125.006250 MHz 5.00 x 3.20 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042710004 日本爱普生振荡器 SG5032EAN 100.000000 MHz 5.00 x 3.20 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
X1G0042710005 日本爱普生振荡器 SG5032EAN 200.000000 MHz 5.00 x 3.20 x 1.20 mm LV-PECL 2.250 to 3.630 V -40 to 85 °C
