爱普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
频率：73.5~700MHZ
尺寸：7.0*5.0*1.4mm

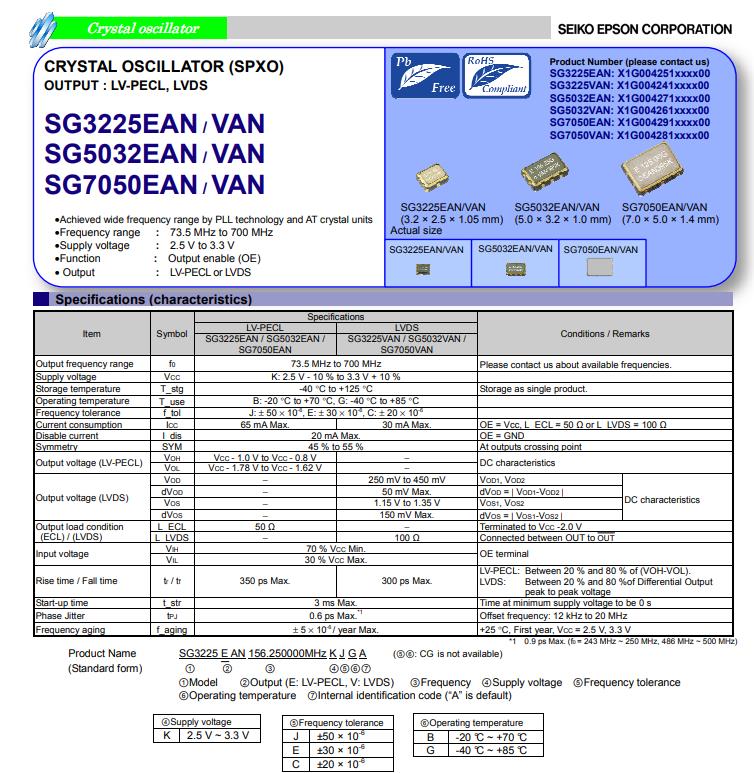

爱普生晶振,差分晶振,SG7050VAN晶振,X1G0042810001晶振
| 制造商 | 爱普生晶振 | 产地 | 日本 | 产品编码 |
X1G0042810001 |
| 频率 |
125HZ |
负载 |
15pF |
温度范围 | -40°c~+85°c |
| 频率偏差 |
±50ppm |
封装 |
金属面贴片 | 尺寸 |
7.0*5.0*1.4mm |
|
爱普生晶振 |
SG7050VAN晶振 |
|
输出类型 |
LV-PEVL |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
2.5V~3.3V |
|
频率范围 |
73.5~700MHZ |
|
频率稳定度 |
±20,±30,±50×10-6 |
|
工作温度 |
-40~+85℃ |
|
保存温度 |
-40~+125℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max. |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大。 |
|
老化率 |
±3 ppm /年最大。 |
晶振使用注意事项
使用石英晶振时,请在产品规格说明或产品目录规定使用条件下使用.
贴片晶振的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用晶振,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.
抗冲击
晶体产品可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果数码相机晶振已受过冲击请勿使用.
辐射
暴露于辐射环境会导致WiFi模块晶振性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
