SUNTSU晶振,贴片晶振,SXT324晶振,无铅晶振

频率：12.000MHz~70.000MHz

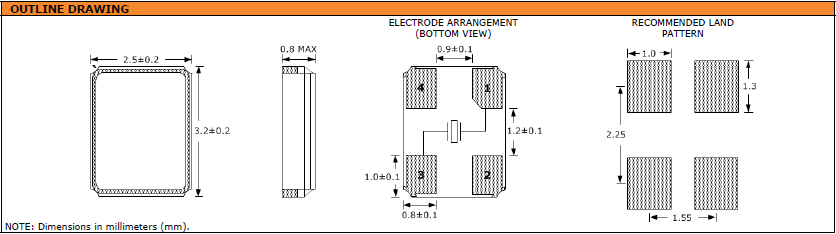

尺寸：3.2*2.5*0.8mm

3225mm体积贴片晶振适用于工业电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于工业电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

SUNTSU晶振,贴片晶振,SXT324晶振,无铅晶振

SUNTSU晶振,贴片晶振,SXT324晶振,无铅晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使3225晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

SUNTSU晶振,贴片晶振,SXT324晶振,无铅晶振

SUNTSU晶振	单位	SXT324晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~70.000MHz	标准频率
储存温度	T_stg	-40℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	200μWMax.	推荐:1μW～100μW
频率公差	f_—l	±10ppm	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.txccrystal.cn/
频率温度特征	f_tem	±10×10-6	超出标准的规格请联系我们.
负载电容	CL	7pF 32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+125°C,DL=100μW
频率老化	f_age	±3×10-6/yearMax.	+25°C,第一年

SUNTSU晶振,贴片晶振,SXT324晶振,无铅晶振

辐射

3225晶振产品暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

存储事项

在更高或更低温度或高湿度环境下长时间保存进口晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

激励功率

在晶体单元上施加过多驱动力,会导致石英晶体特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
