Cardinal品牌发布的振荡器与PLL电路常识

2023-11-06 13:35:07

Cardinal品牌发布的振荡器与PLL电路常识,Cardinal作为欧美频率元器件的领先者,主要向广泛应用市场提供性价比高低成本的石英晶振,有源晶振,温补晶振,压控晶振等产品,产品适用于范围广泛,同时凭借着自身的独特创新设计理念,以及对于振荡器产品进行深入探究,研究发现许多关于振荡器方面的小常识,并将自身研究成果分享于世。

锁相环(PLL)电路用于频率控制它们可以配置为频率乘法器、解调器,跟踪生成器或时钟恢复电路。每个这些应用程序要求不同的特性,但是他们都使用相同的基本电路概念。

图13

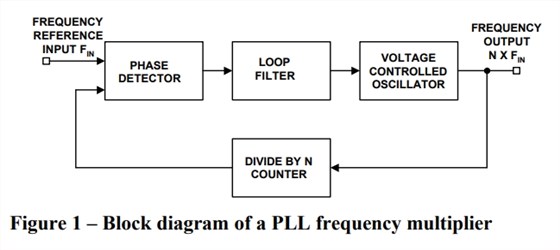

图1包含一个块基本PLL图倍频器。这个该电路的操作所有锁相的典型循环。这基本上是一种反馈控制系统,用于控制电压控制的相位晶体振荡器(VCO)。输入信号应用于一个输入相位检测器。另一个输入连接到除以N的输出柜台通常情况下两个信号的频率几乎相同。这个相位检测器的输出为与两个输入。此信号为应用于环路滤波器。是的确定的动态特性PLL。滤波后的信号控制VCO。请注意VCO的输出处于频率是提供给频率参考输入。

Manufacturer Part Number 晶振厂家 Description Type 类型 Frequency 频率 Output 输出 Frequency Stability频率稳定度
CPPC4LT-B6-10.356TS Cardinal有源晶振 OSC XO 10.356MHZ CMOS PC PIN XO (Standard) 10.356MHz CMOS ±100ppm
CPPC4T-A7BR-31.996875TS Cardinal有源晶振 OSC XO 31.996875MHZ CMOS PC PIN XO (Standard) 31.996875MHz CMOS ±25ppm
CPPT4-A5BR-19.2TS Cardinal有源晶振 OSC XO 19.20MHZ TTL PC PIN XO (Standard) 19.2MHz TTL ±25ppm
CPPT4-A5BR-2.048TS Cardinal有源晶振 OSC XO 2.048MHZ TTL PC PIN XO (Standard) 2.048MHz TTL ±25ppm
CPPT4-A7BR-20.0TS Cardinal有源晶振 OSC XO 20.000MHZ TTL PC PIN XO (Standard) 20MHz TTL ±25ppm
CPPT4-A7BR-24.576TS Cardinal有源晶振 OSC XO 24.576MHZ TTL PC PIN XO (Standard) 24.576MHz TTL ±25ppm
CPPT4-A7BR-25.0TS Cardinal有源晶振 OSC XO 25.000MHZ TTL PC PIN XO (Standard) 25MHz TTL ±25ppm
CPPT4-A7BR-40.0TS Cardinal有源晶振 OSC XO 40.000MHZ TTL PC PIN XO (Standard) 40MHz TTL ±25ppm
CPPT4-A7BR-49.152TS Cardinal有源晶振 OSC XO 49.152MHZ TTL PC PIN XO (Standard) 49.152MHz TTL ±25ppm
CPPT4-A7BR-49.408TS Cardinal有源晶振 OSC XO 49.408MHZ TTL PC PIN XO (Standard) 49.408MHz TTL ±25ppm
CPPT1-A5B6-40.0TS Cardinal有源晶振 OSC XO 40.000MHZ TTL PC PIN XO (Standard) 40MHz TTL ±100ppm
CPPT1-A7BR-20.0TS Cardinal有源晶振 OSC XO 20.000MHZ TTL PC PIN XO (Standard) 20MHz TTL ±25ppm
CPPT1-A7BR-30.0TS Cardinal有源晶振 OSC XO 30.000MHZ TTL PC PIN XO (Standard) 30MHz TTL ±25ppm
CPPT1T-B6-0.60PD Cardinal有源晶振 OSC XO 600.000KHZ TTL PC PIN XO (Standard) 600kHz TTL ±100ppm
CPPT1T-B6-0.799PD Cardinal有源晶振 OSC XO 799.000KHZ TTL PC PIN XO (Standard) 799kHz TTL ±100ppm
CPPT1T-BR-12.0TS Cardinal有源晶振 OSC XO 12.000MHZ TTL PC PIN XO (Standard) 12MHz TTL ±25ppm
CPPT4-A5BR-100.0TS Cardinal有源晶振 OSC XO 100.000MHZ TTL PC PIN XO (Standard) 100MHz TTL ±25ppm
CPPT4-A7BR-11.0592TS Cardinal有源晶振 OSC XO 11.0592MHZ TTL PC PIN XO (Standard) 11.0592MHz TTL ±25ppm
CPPT4-A7BR-150.0TS Cardinal有源晶振 OSC XO 150.000MHZ TTL PC PIN XO (Standard) 150MHz TTL ±25ppm
CPPT4-A7BR-4.096TS Cardinal有源晶振 OSC XO 4.096MHZ TTL PC PIN XO (Standard) 4.096MHz TTL ±25ppm
CPPT4-A7BR-87.0NC Cardinal有源晶振 OSC XO 87.000MHZ TTL PC PIN XO (Standard) 87MHz TTL ±25ppm
CPPC4-BP-12.98TS Cardinal有源晶振 OSC XO 12.98MHZ CMOS PC PIN XO (Standard) 12.98MHz CMOS ±50ppm
CPPC4L-A3B6-100.0TS Cardinal有源晶振 OSC XO 100.000MHZ CMOS PC PIN XO (Standard) 100MHz CMOS ±100ppm
CPPC4L-A3B6-120.0TS Cardinal有源晶振 OSC XO 120.000MHZ CMOS PC PIN XO (Standard) 120MHz CMOS ±100ppm
CPPC4L-A3B6-126.0TS Cardinal有源晶振 OSC XO 126.000MHZ CMOS PC PIN XO (Standard) 126MHz CMOS ±100ppm
CPPC4L-A3B6-80.0TS Cardinal有源晶振 OSC XO 80.000MHZ CMOS PC PIN XO (Standard) 80MHz CMOS ±100ppm
CPPC4-A3B6-12.0TS Cardinal有源晶振 OSC XO 12.000MHZ CMOS PC PIN XO (Standard) 12MHz CMOS ±100ppm
CPPC4-A3B6-16.0TS Cardinal有源晶振 OSC XO 16.000MHZ CMOS PC PIN XO (Standard) 16MHz CMOS ±100ppm
CPPC4-A3B6-19.6608TS Cardinal有源晶振 OSC XO 19.6608MHZ CMOS PC PIN XO (Standard) 19.6608MHz CMOS ±100ppm
CPPC4-A3B6-22.1184TS Cardinal有源晶振 OSC XO 22.1184MHZ CMOS PC PIN XO (Standard) 22.1184MHz CMOS ±100ppm
CPPC4-A3B6-4.0TS Cardinal有源晶振 OSC XO 4.000MHZ CMOS PC PIN XO (Standard) 4MHz CMOS ±100ppm
CPPC4-A3B6-60.0TS Cardinal有源晶振 OSC XO 60.000MHZ CMOS PC PIN XO (Standard) 60MHz CMOS ±100ppm
CPPC4L-A3B6-10.0TS Cardinal有源晶振 OSC XO 10.000MHZ CMOS PC PIN XO (Standard) 10MHz CMOS ±100ppm
CPPC4L-A3B6-24.0TS Cardinal有源晶振 OSC XO 24.000MHZ CMOS PC PIN XO (Standard) 24MHz CMOS ±100ppm
CPPC4L-A3B6-40.0TS Cardinal有源晶振 OSC XO 40.000MHZ CMOS PC PIN XO (Standard) 40MHz CMOS ±100ppm
CPPC1-A3B6-0.50TS Cardinal有源晶振 OSC XO 500.000KHZ CMOS PC PIN XO (Standard) 500kHz CMOS ±100ppm
CPPC1-A3B6-1.0TS Cardinal有源晶振 OSC XO 1.000MHZ CMOS PC PIN XO (Standard) 1MHz CMOS ±100ppm
CPPC1-A3B6-10.0TS Cardinal有源晶振 OSC XO 10.000MHZ CMOS PC PIN XO (Standard) 10MHz CMOS ±100ppm
CPPC1-A3B6-11.0592TS Cardinal有源晶振 OSC XO 11.0592MHZ CMOS PC PIN XO (Standard) 11.0592MHz CMOS ±100ppm
CPPC1-A3B6-12.0TS Cardinal有源晶振 OSC XO 12.000MHZ CMOS PC PIN XO (Standard) 12MHz CMOS ±100ppm
CPPC1-A3B6-16.0TS Cardinal有源晶振 OSC XO 16.000MHZ CMOS PC PIN XO (Standard) 16MHz CMOS ±100ppm
CPPC1-A3B6-2.0TS Cardinal有源晶振 OSC XO 2.000MHZ CMOS PC PIN XO (Standard) 2MHz CMOS ±100ppm
CPPC1-A3B6-20.0TS Cardinal有源晶振 OSC XO 20.000MHZ CMOS PC PIN XO (Standard) 20MHz CMOS ±100ppm
CPPC1-A3B6-56.0TS Cardinal有源晶振 OSC XO 56.000MHZ CMOS PC PIN XO (Standard) 56MHz CMOS ±100ppm
CPPC1-A3B6-8.0TS Cardinal有源晶振 OSC XO 8.000MHZ CMOS PC PIN XO (Standard) 8MHz CMOS ±100ppm
CPPFXC5-A7BD-1.28TS Cardinal有源晶振 OSC XO 1.28MHZ CMOS SMD XO (Standard) 1.28MHz CMOS ±20ppm
CPPFXC4T-A7BD-121.5PD Cardinal有源晶振 OSC XO 121.50MHZ CMOS PC PIN XO (Standard) 121.5MHz CMOS ±20ppm
CPPFXC5-A7BD-1.26TS Cardinal有源晶振 OSC XO 1.26MHZ CMOS SMD XO (Standard) 1.26MHz CMOS ±20ppm
CPPFXC5-A7BD-1.34TS Cardinal有源晶振 OSC XO 1.34MHZ CMOS SMD XO (Standard) 1.34MHz CMOS ±20ppm
CPPFXC7L-BD-90.105TS Cardinal有源晶振 OSC XO 90.105MHZ CMOS SMD XO (Standard) 90.105MHz CMOS ±20ppm
CPPFXC5Z-A7BD-2.8TS Cardinal有源晶振 OSC XO 2.80MHZ CMOS SMD XO (Standard) 2.8MHz CMOS ±20ppm
CPPFXC7L-A7BD-54.0TS Cardinal有源晶振 OSC XO 54.000MHZ CMOS SMD XO (Standard) 54MHz CMOS ±20ppm
CPPFXC5-A7BD-1.3TS Cardinal有源晶振 OSC XO 1.30MHZ CMOS SMD XO (Standard) 1.3MHz CMOS ±20ppm
CPPFXC7LZ-BD-60.0TS Cardinal有源晶振 OSC XO 60.000MHZ CMOS SMD XO (Standard) 60MHz CMOS ±20ppm
CPPFXC5-A7BD-1.8TS Cardinal有源晶振 OSC XO 1.80MHZ CMOS SMD XO (Standard) 1.8MHz CMOS ±20ppm
CPPFXC5Z-A7BD-3.8TS Cardinal有源晶振 OSC XO 3.80MHZ CMOS SMD XO (Standard) 3.8MHz CMOS ±20ppm
CPPFXC5-A7BD-2.2TS Cardinal有源晶振 OSC XO 2.20MHZ CMOS SMD XO (Standard) 2.2MHz CMOS ±20ppm
CPPFXC7LZ-BD-66.6TS Cardinal有源晶振 OSC XO 66.60MHZ CMOS SMD XO (Standard) 66.6MHz CMOS ±20ppm
CPPFXT7L-A7BD-10.0TS Cardinal有源晶振 OSC XO 10.000MHZ TTL SMD XO (Standard) 10MHz TTL ±20ppm
CPPFXT7L-A7BD-2.048TS Cardinal有源晶振 OSC XO 2.048MHZ TTL SMD XO (Standard) 2.048MHz TTL ±20ppm
CPPFXC5-A7BD-4.4TS Cardinal有源晶振 OSC XO 4.40MHZ CMOS SMD XO (Standard) 4.4MHz CMOS ±20ppm
CPPFXT7L-A7BD-20.0TS Cardinal有源晶振 OSC XO 20.000MHZ TTL SMD XO (Standard) 20MHz TTL ±20ppm
CPPFXT7L-A7BD-50.0TS Cardinal有源晶振 OSC XO 50.000MHZ TTL SMD XO (Standard) 50MHz TTL ±20ppm
CPPFXC5Z-A7BD-2.6TS Cardinal有源晶振 OSC XO 2.60MHZ CMOS SMD XO (Standard) 2.6MHz CMOS ±20ppm
CPPLC5-A7BD-27.0TS Cardinal有源晶振 OSC XO 27.000MHZ CMOS SMD XO (Standard) 27MHz CMOS ±60ppm
CPPFXC5Z-A7BD-3.2TS Cardinal有源晶振 OSC XO 3.20MHZ CMOS SMD XO (Standard) 3.2MHz CMOS ±20ppm
CPPFXC7LZ-BD-66.0TS Cardinal有源晶振 OSC XO 66.000MHZ CMOS SMD XO (Standard) 66MHz CMOS ±20ppm
CPPFXC5Z-A7BD-4.0TS Cardinal有源晶振 OSC XO 4.000MHZ CMOS SMD XO (Standard) 4MHz CMOS ±20ppm
CPPFXC5-A7BD-2.3TS Cardinal有源晶振 OSC XO 2.30MHZ CMOS SMD XO (Standard) 2.3MHz CMOS ±20ppm
CPPFXC5-A7BD-4.2TS Cardinal有源晶振 OSC XO 4.20MHZ CMOS SMD XO (Standard) 4.2MHz CMOS ±20ppm
CPPFXC5-A7BD-5.5TS Cardinal有源晶振 OSC XO 5.50MHZ CMOS SMD XO (Standard) 5.5MHz CMOS ±20ppm
CPPFXC7LT-A7BD-24.576TS Cardinal有源晶振 OSC XO 24.576MHZ CMOS SMD XO (Standard) 24.576MHz CMOS ±20ppm
CPPFXC5L-A7BD-62.208PD Cardinal有源晶振 OSC XO 62.208MHZ CMOS SMD XO (Standard) 62.208MHz CMOS ±20ppm
CPPFXC7L-A5BD-83.333TS Cardinal有源晶振 OSC XO 83.333MHZ CMOS SMD XO (Standard) 83.333MHz CMOS ±20ppm
CPPFXC7L-A7BD-12.288TS Cardinal有源晶振 OSC XO 12.288MHZ CMOS SMD XO (Standard) 12.288MHz CMOS ±20ppm
CPPFXC7L-A7BD-18.874368TS Cardinal有源晶振 OSC XO 18.874368MHZ CMOS SMD XO (Standard) 18.874368MHz CMOS ±20ppm
CPPFXC7L-A7BD-25.278171TS Cardinal有源晶振 OSC XO 25.278171MHZ CMOS SMD XO (Standard) 25.278171MHz CMOS ±20ppm
CPPFXC5Z-A7BD-0.88TS Cardinal有源晶振 OSC XO 880.000KHZ CMOS SMD XO (Standard) 880kHz CMOS ±20ppm
CPPFXC7L-A7BD-25.92018TS Cardinal有源晶振 OSC XO 25.92018MHZ CMOS SMD XO (Standard) 25.92018MHz CMOS ±20ppm
CPPFXC5Z-A7BD-1.0TS Cardinal有源晶振 OSC XO 1.000MHZ CMOS SMD XO (Standard) 1MHz CMOS ±20ppm
CPPFXC7L-BD-12.288TS Cardinal有源晶振 OSC XO 12.288MHZ CMOS SMD XO (Standard) 12.288MHz CMOS ±20ppm
CPPFXC7L-A7BD-28.63636PD Cardinal有源晶振 OSC XO 28.63636MHZ CMOS SMD XO (Standard) 28.63636MHz CMOS ±20ppm
CPPFXC5Z-A7BD-1.1TS Cardinal有源晶振 OSC XO 1.10MHZ CMOS SMD XO (Standard) 1.1MHz CMOS ±20ppm
CPPFXC7L-BD-49.152TS Cardinal晶振 OSC XO 49.152MHZ CMOS SMD XO (Standard) 49.152MHz CMOS ±20ppm
CPPFXC7L-A7BD-29.4912TS Cardinal有源晶振 OSC XO 29.4912MHZ CMOS SMD XO (Standard) 29.4912MHz CMOS ±20ppm
CPPFXC5Z-A7BD-1.4TS Cardinal有源晶振 OSC XO 1.40MHZ CMOS SMD XO (Standard) 1.4MHz CMOS ±20ppm
CPPFXC7L-BD-62.208PD Cardinal有源晶振 OSC XO 62.208MHZ CMOS SMD XO (Standard) 62.208MHz CMOS ±20ppm
CPPFXC7L-A7BD-38.88TS Cardinal有源晶振 OSC XO 38.88MHZ CMOS SMD XO (Standard) 38.88MHz CMOS ±20ppm
CPPFXC7L-BD-62.208TS Cardinal有源晶振 OSC XO 62.208MHZ CMOS SMD XO (Standard) 62.208MHz CMOS ±20ppm
CPPFXC5Z-A7BD-1.6TS Cardinal有源晶振 OSC XO 1.60MHZ CMOS SMD XO (Standard) 1.6MHz CMOS ±20ppm
CPPFXC7L-A7BD-50.0TS Cardinal有源晶振 OSC XO 50.000MHZ CMOS SMD XO (Standard) 50MHz CMOS ±20ppm
CPPFXC5Z-A7BD-1.7TS Cardinal有源晶振 OSC XO 1.70MHZ CMOS SMD XO (Standard) 1.7MHz CMOS ±20ppm
CPPFXC5Z-A7BD-2.0TS Cardinal有源晶振 OSC XO 2.000MHZ CMOS SMD XO (Standard) 2MHz CMOS ±20ppm
CPPFXC7L-A7BD-125.0TS Cardinal有源晶振 OSC XO 125.000MHZ CMOS SMD XO (Standard) 125MHz CMOS ±20ppm
CPPFXT7L-A7BD-75.0TS Cardinal有源晶振 OSC XO 75.000MHZ TTL SMD 75MHz TTL ±20ppm

此输出信号被发回通过除以N计数器。通常情况下,环路滤波器设计用于匹配PLL的应用。如果PLL用于获取和跟踪用信号通知环路的带宽筛选器将大于期望固定的输入频率。PLL将接受并锁定称为捕获范围。一旦PLL被锁定并跟踪频率范围内的信号PLL将遵循的是称为跟踪范围。通常跟踪范围为大于捕获范围。环路滤波器还确定.Cardinal品牌发布的振荡器与PLL电路常识.
图14

信号频率有多快可以改变并且仍然保持锁这是最大值回转速率。越窄环路滤波器带宽可实现的相位越小错误这是在较慢响应的代价并且减小了捕获范围。

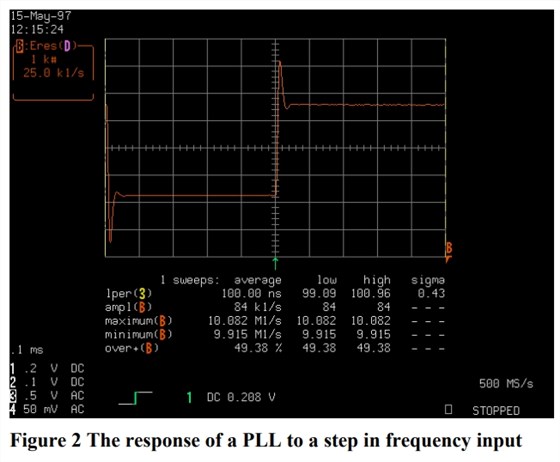

一个典型的例子PLL动态测量响应如图2所示。此PLL用于频率合成器和显示对80的响应10MHz中的kHz步长参考输入。此电路捕获范围约为+/-中心频率的5%。

请注意PLL,纵轴,显示50%超调。这个稍微欠阻尼响应是达成妥协更快的转换速率公差和中等捕获范围。
有多种方式勒克罗伊示波器可以用于PLL测量。现代、高性能微处理器经常使用内部PLL将系统时钟频率。这个制造商指定最大循环周期上允许的变化系统时钟。典型的具体情况是最大抖动小于250ps峰对峰。自PLL的输出不是可访问重要的是系统时钟输入满足此要求.

图15

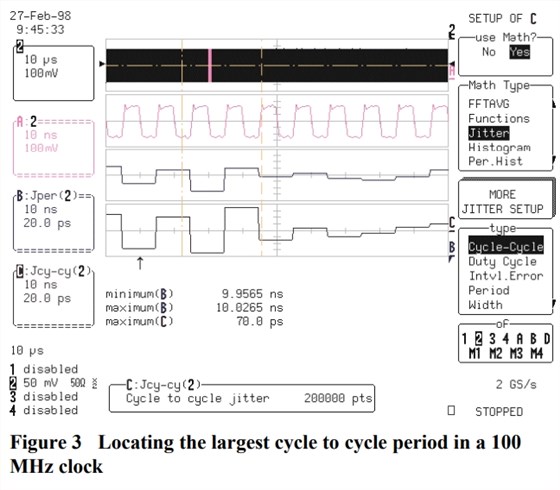

规格工程师oscillator Crystal可以验证系统时钟符合本规范测量系统时钟使用JitterTrack循环进行循环。如图3所示。在100美元的记录中最大循环周期差值为70ps。这个值直接从JitterTrack循环到循环轨迹C中的波形。区域垂直参数之间光标标记最大值。
轨迹A是获取的数据,并显示具有最大差值。轨迹B是抖动轨迹读取绝对值的周期时钟波形。
如果PLL可访问LeCroy作用域可用于验证相位检测器的线性通过绘制平均值的趋势输出电平与输入相位差别.

LeCroy示波器提供各种各样的测量表征相位的工具锁定环路。抖动和定时分析是对这些精度的评估时基电路。
