瑞斯克有趣的压控振荡器指定公式CVXO-016TX-50-27用于6G路由器

瑞斯克有趣的压控振荡器指定公式CVXO-016TX-50-27用于6G路由器，CRYSTEK在业界享有极高声望的晶振品牌，致力于为广泛应用程序提供高质量性能优越，低成本的有源贴片晶振产品，由于对自身有极高的要求，不断调整与优化自身的产品，因此也为其赢得更多的机会，随着市场的脚步快速前进，产品的更新迭代也是在所难免的，CRYSTEK利用自身的优势，开发VCXO压控振荡器编码CVXO-016TX-50-27，型号CVXO-016T，尺寸为6.96mm x 4.90mm，频率为27MHZ，频率稳定性±50ppm，支持输出HCMOS，TTL，电压5V，工作温度-40°C~+85°C，旨在满足当今的5V电压的要求受控晶体振荡器应用程序。CVXO-016T 为提供禁用功能在线测试。在16毫米的胶带上缠绕1K的数量。

VCXO产品具备高质量低抖动低电压高精度的特点，被广泛应用各个领域之中，也包含6G无线产品，6G路由器，通讯产品，智能家电家居，导航定位等领域。

图1的穿孔门振荡器被大多数设计师所熟知，但很少有人知道如何正确地指定晶体。用于拓扑学的晶体图1可以是基本的AT-CUT或BT-CUT。BT-CUT晶体具有较差的性能与AT-CUT相比，温度下的频率稳定性。该拓扑使用平行晶体而不是串联晶体。当指定一个平行晶体时，该晶振厂家还将要求您指定负载电容。要了解负载电容，可以考虑一个串联LC电路晶体为L，负载电容为c，LC电路的频率将作为L和c的函数而变化水晶壳，L是固定的(温度不是一个参数)。瑞斯克有趣的压控振荡器指定公式CVXO-016TX-50-27用于6G路由器.

那么，Pierce-gate振荡器给带来的负载是多少？图2所示的简单计算将告诉你。

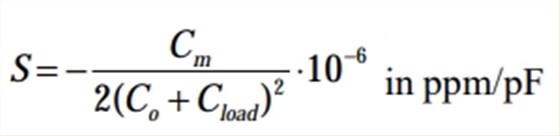

现在你知道如何计算负载电容 电路呈现给晶体，你应该选择什么负载电容？在回答这个问题之前，你需要知道晶振中心频率对负载的灵敏度电容。这称为微调灵敏度S，由下式给出:

其中Cm是晶体的运动电容， c0是晶体的并联电容， Cload是负载电容。

从配平灵敏度方程中你可以看到，你使Cload越小，越大 微调灵敏度。换句话说，如果你正在设计一个固定频率的时钟，那么你 选择高Cload值，如20pF。然而，如果你正在设计一个可变频率压控晶体振荡器(VCXO)，选择低Cload值，如14 pF。

C1和C2值也会影响振荡器的增益。值越低，越高收益。同样，C2/C1比也影响增益。为了增加增益，使C1小于 C2。
