解析Quarztechnik CRYSTAL QUARTZ

解析Quarztechnik CRYSTAL QUARTZ，Quarztechnik夸克公司作为行业的领先者，公司具有超高的灵活性，同时随着经年累月的积累，对于电子元器件产品有了新的见解，并利用自身的专业知识，对于石英晶体方面知识进行深入探究，好比石英晶体在电子学中的重要性源于它们极高的Q值、相对较小的尺寸和良好的温度稳定性.

石英晶体利用了石英的压电特性。这个直接压电效应是指材料的应用所带来的机械应力。反向效应是指在材料通过施加电场。在石英晶体中，石英薄片，以适当的方向切割在两个电极之间放置一个与晶体学轴成直角的电极。一施加在这些电极上的交变电压导致石英同情地颤抖。伴随而来的电气变化极化通过谐振器。
当施加电压的频率接近石英片的机械共振频率，振幅振动的振幅变得非常大。伴随的位移电流也会增加，因此设备的有效阻抗幅度减小。阻抗的快速变化共振附近的频率变化是关键因素在石英晶体作为频率控制元件的应用中晶体振荡器。
在电学上，石英SMD晶体可以用等价物表示图1的电路，其中串联组合R1、L1和C1表示压电体对阻抗的贡献C0表示电极以及任何杂散保持器电容。电感L1是石英质量的函数，而电容C1是与它的硬度相关。

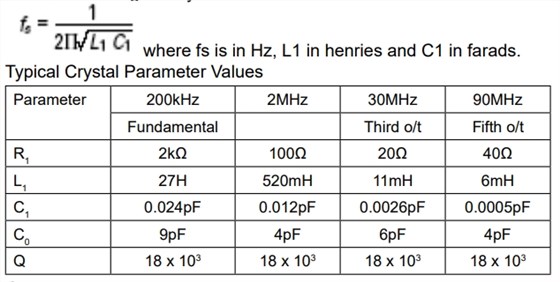

电感L1是石英质量的函数，而电容C1是与它的硬度相关。电阻R1由损耗产生在石英和安装装置中。参数等效电路的测量精度可以达到1%的数量级。等效电路的电抗频率图如图所示2.晶体性能的相关公式很多；第一个其中一个是给fs的。这是晶体串联的频率谐振，由下式给出：

校准公差
校准公差是频率的最大允许偏差晶体在特定温度下的参考温度（通常为25°C）。
频率稳定性
晶体的不稳定性有多种原因。温度变化质量的物理变化导致了长期漂移所谓的老龄化可能是我们最关心的问题。通过适当的晶体切割的选择（对于精密公差要求）包括晶体电路中的温度相关电抗，或把它放在一个小烤箱里恒温。AT切割晶体是当今应用最广泛的，因为它们的频率-温度曲线家族很容易以低成本提供良好的性能除了最苛刻的应用程序之外的所有应用程序。解析Quarztechnik CRYSTAL QUARTZ.

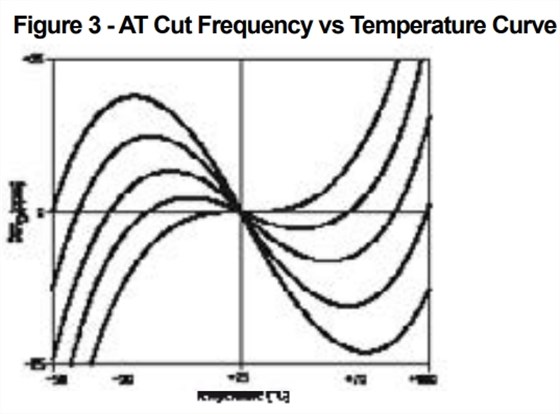

无补偿AT切割贴片石英晶体可指定公差从-10°C到60°C降至±5ppm，需要更大的公差对于更宽的温度范围，如图3所示，显示AT切割频率-温度曲线的典型族。这些曲线可以用三次方程表示，并且具有强依赖性关于石英坯料的切割角度。零温度点
系数被称为上转折点和下转折点。一个转弯可以通过选择切割角度将点放置在需要的位置；这个另一个是固定的，因为两者都是关于温度范围为20°-30°C。转折点之间的坡度变为它们一起移动时会变小。设计用于烤箱被切割，使上转折点与烤箱重合操作温度。解析Quarztechnik CRYSTAL QUARTZ

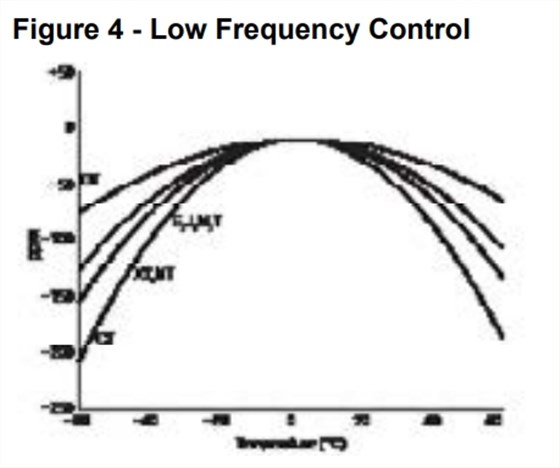

图4显示了几个低频切割的频率-温度曲线。J型切割在10kHz以下使用，而XY型切割可能可在3kHz至85kHz范围内使用。NT切割可用于10kHz范围DT切割适用于100kHz至约800kHz，CT切割适用于300kHz至900kHz。

负载电容
晶体可以由其制造商在fr进行校准，其中它们表现为电阻（或fs，非常接近fr），或用于谐振对于电容性负载，当然它们必须表现为电感性。后一种情况称为负载谐振，表示为符号fL的通用术语；更具体地说，符号f30例如，表示晶体的频率与30pF电容性负载谐振。
晶体电抗曲线上的校准点所需的由电路配置决定。作为将军规则，振荡器中的非反相保持放大器需要在fr处的校准和反相放大器需要在一些“负载电容”CL的值。后一种布置依赖于电感晶体，以及它所处的负载电容谐振，以提供进一步的180°相移。

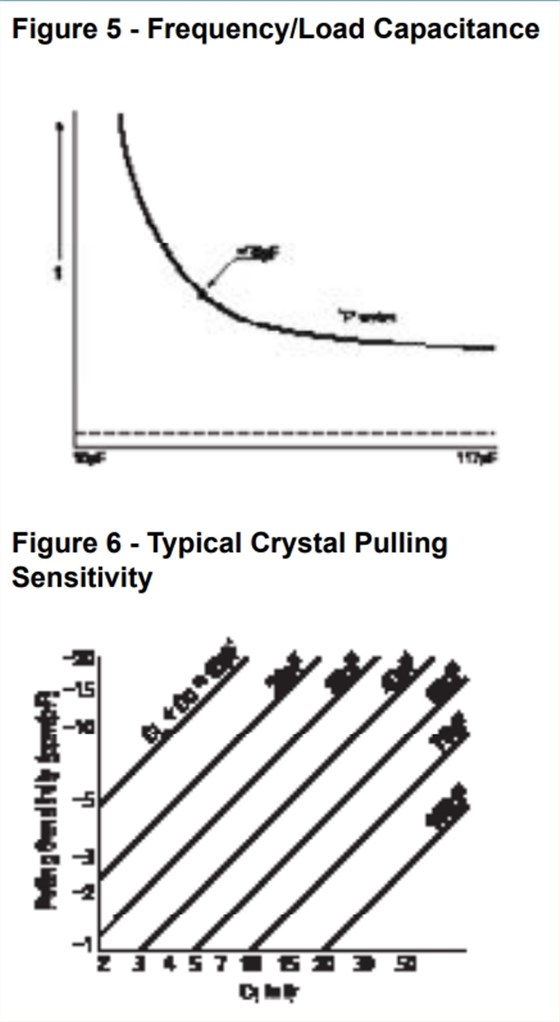

图5显示了频率变化影响的典型曲线关于负载电容的变化。或者，通常将晶体的可拉性表示为微调负载电容每pF变化的灵敏度（ppm）.
