NDK的总部位于日本,主要生产频率控制元件,并且该公司在日本,美洲,欧洲,亚洲等世界各地都有销售网点;该公司旗下产品以其优越的特性赢得了广大用户的信赖;该公司的晶振生产技术是相当先进的,足以跻身于世界石英晶振生产技术的顶尖行列.就在今日,NDK晶振公司对旗下的高精度振荡器NH25M22TA做了产品信息更新,这是不是意味着该公司的生产技术又更近了一步呢?下面咱们以事实说话.
这款NDK振荡器的型号为NH25M22TA,属于有源晶振系列产品中的恒温晶振产品,这在我们日常生活中可是十分少见的,因为我们常用的都是石英晶体,普通有源晶振等,甚至连温补晶振,压控晶振,差分晶振都用得比较少,只会在一些高端产品上才会应用上.从型号上来看,改产品属于NDK晶振晶振公司旗下产品是毫无疑问的,其次就是该产品的尺寸大小为2522mm(25*22mm);那么它还有那些性能特性呢?
该贴片晶振具备的特点如下:
①且具有优良的频率温度特性⑼.
②具有优良的老化率.
③从起振到平稳输出波形的时间很短.
④采用了耐环境性能优良的的气密封止包装.
⑤可应用于固定通信产品

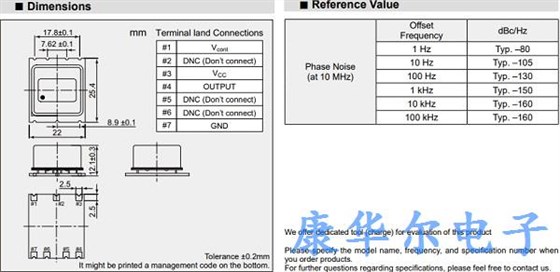

该恒温晶振的参数规格书如下表:
|
型名 |
NH25M22TA |
|
|
尺寸大小 (L × W × H : mm) |
25.4 × 22 × 12.1 |
|
|
额定频率fnom(MHz) |
5, 10, 12.8, 13, 19.2, 20, 25.6, 30.72, 38.88, 40 |
|
|
电源电压VCC(V) |
+3.3 |
|
|
负载阻抗CL(pF) |
15 |
|
|
工作温度范围Topr(°C) |
-40 to +85 |
|
|
保存温度范围Tstr(°C) |
-40 to +85 |
|
|
消耗电力PCC(W) |
起动时 |
Max. 4.0 |
|
稳定时, at +25°C |
Max. 1.2 |
|
|
频率偏差Δf/fnom |
at +25°C, 出货时点 |
Max. ± 100 × 10-9 |
|
频率温度特性Δf/f |
在工作温度范围下 |
Max. ±1×10-9 |
|
电源电压变动的频率特性Δf/f |
VCC± 5% |
Max. ± 1×10-9 |
|
老化率Δf/f |
以接入电源30日后的频率为基准 |
Max. ± 0.5 × 10-9/ day |
|
Max. ± 50 × 10-9/ year |
||
|
稳定化时间 (min.) |
在+25°C下，以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间 |
Max. 5 / within ± 100 × 10-9 |
|
频率可变范围Δf/f |
Vcont= +1.4V ± 1.4V |
|
|
Min. ± 1 × 10-6 |
||
|
频率变化极性 |
Positive |
|
|
输出电压 |
LVCMOS |
|
|
波形对称 (%) |
at (VOH+ VOL) / 2 |
45 to 55 |
|
规格料号 |
NSC5244A |
|
我们准备了用于评价本产品的专用治工具(有偿)
如咨询和网站登载的标准规格品时，请告知”型名”,”频率”和”规格料号”.

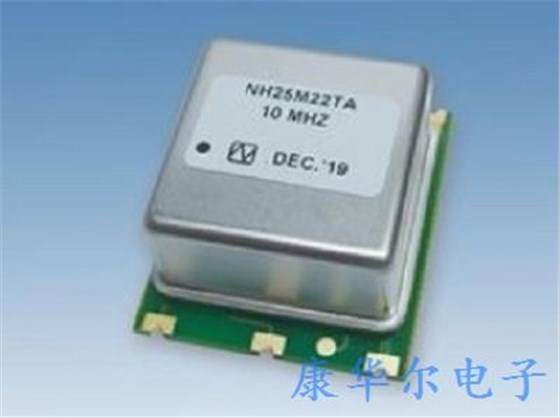

该有源晶振的产品外观图如下:
可见该产品除了具备以上上述特点中描述的特性外,还具备耐高温,低负载的性能,虽然体积相对来说比较大,但对于固定通信产品来说,这样性能的石英晶体振荡器产品已经能够满足需求.
