如何选择示波器才能更好测量晶振性能

一款石英晶振生产出来之后首先要进行的是出厂测试;当然,在使用之前也有许多用户会使用示波器对石英晶振的输出频率波形进行再次测试.所以选择一款好的示波器,测试出来的石英晶振参数才能更准确.那么该怎样选择一款好的示波器呢?

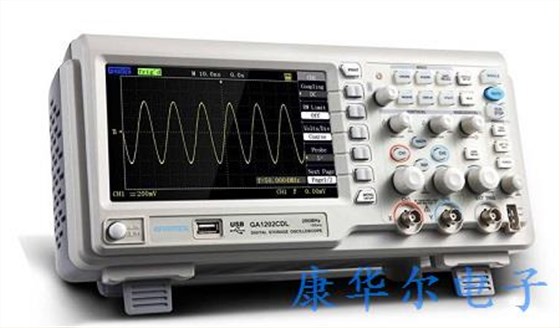

用来测量交流电或脉冲电流波的形状的仪器,由电子管放大器、扫描振荡器、阴极射线管等组成.除观测电流的波形外,还可以测定频率、电压强度等.凡可以变为电效应的周期性物理过程都可以用示波器进行观测.

如果你还是以带宽,采样率,存储深度为标准的话那你就选不到好的示波器,因为这是老式示波器选型是的标准,新时代有时代的标准,所以示波器要应对新时代工程师的测试要求.要考虑的是什么才是工程师最在意的问题.

对于现代工程师来说测量精度是首要的,如果一个示波器无法准确测量贴片晶振的波形的话,对他们来说这跟一坨废铁差不多.其二就是功能购买可灵活级,其三就是更高效的测试功能.

晶振是频率控制元件,可分为有源晶振和无源晶振两种类别,其中有源晶振又称石英晶体振荡器,该系列产品包含温补晶振,压控晶振,差分晶振等,是高精度,高稳定度的振荡器,常使用在GPS定位,5G基站等设备上,以及以及通信系统中用于频率发生器、为数据处理设备产生时钟信号和为特定系统提供基准信号.

晶振波形一般是正弦波或者方波,当输出波形是方波时,一般上升沿比较抖,且包含了较多的高频信号,这个时候就要保证测试的带宽足够,理论值是带宽是被测信号频率的2倍,实际测试方波时带宽应该是被测信号频率的10倍.

除了带宽之外,在测试晶振时,还有一点应该重点注意:石英晶体振荡器对电容负载较敏感,探头电容相对较大,相当于一个很重的负载并联在晶振电路中,容易导致电路停振而得不出正确的测量结果.

所以在进行晶振测试的时候,需要保证足够的带宽和较小的输入电容.

为了提高信号保真度,还应使用探头标配的接地弹簧代替接地鳄鱼夹就近接地.

大家在使用示波器进行测试的时候,除注意示波器的设置之外,还要注意当前探头的档位,不同的档位对应不同的参数,合适的才是最好的!
