精工晶振作为日本四大品牌之一,始终坚持不断研发创新,为世界各地更多产品应用提供更多优异的石英晶振,32.768K晶体.一直以来SEIKO晶振都是以32.768KHZ音叉晶体为主,随着市场发展,为了更好的满足用户需求,不断研发创造,先后推出超小型1210贴片晶振以及有源32.768K晶振SH-32S晶振,包括最新推出的精工SC-20T晶振32.768KHZ四脚贴片系列.

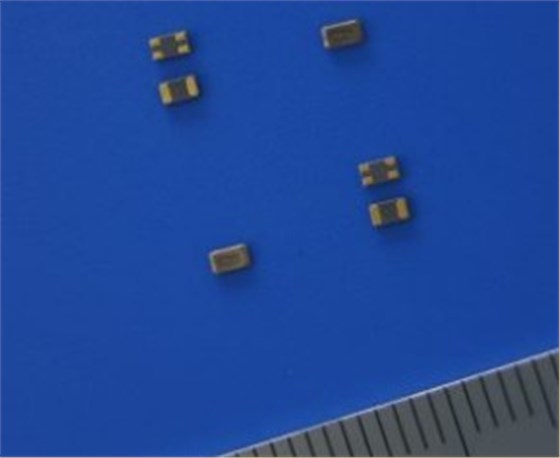

精工所生产的32.768K晶振为世界各地用户指定品牌,小到儿童玩具,大到机械设备均选用精工32.768K晶振.精工SC-20T晶振是采用两脚和四脚封装的小型,薄型SMD晶振,厚度为0.35mm,金属封装具有较强的抗振性,耐腐蚀性特点.SC-20T晶振内置光刻技术加工的石英晶体,高精度,低功耗,使用可靠性高.
|
项目 |
记号 |
规格 |
|
|
2終端 |
4終端 |
||
|
公称频率 |
f_nom |
32.768kHz |
|
|
频率容许偏差 |
f_tol |
±20x10-6
※请联系我们以便获取其它可用偏差的相关信息 |
|
|
顶点温度 |
Ti |
+25±5ºC |
|
|
二级温度系数 |
B |
(−0.033±10%)x10-6/ºC2 |
|
|
负载容量 |
CL |
6.0pF,7.0pF,9.0pF,12.5pF
※请联系我们以便获取其它可用CL的相关信息 |
|
|
串联电阻 |
R1 |
75kΩ最大值 |
|
|
绝对最大激励等级 |
DL最大值 |
1.0μW最大值 |
|
|
推荐激励等级 |
DL |
0.1μW典型值 |
|
|
并联电容 |
C0 |
1.0pF典型值 |
0.8pF典型值 |
|
频率老化程度 |
f_age |
±3x10-6/Year |
|
|
工作温度范围 |
T_use |
−40ºCto+85ºC |
|
|
保存温度范围 |
T_stg |
−55ºCto+125ºC |
|
SC-20T晶振超薄小的体积2.0x1.2x3.5mm,保留两脚封装同时提供4脚焊接选择,为客户提供了更多选择.SC-20T四脚贴片晶振精度偏差小在±20PPM范围,负载电容提供6PF,7PF,9PF,12.5PF,其他可用负载电容也可联系亿金电子获取.SC-20T晶振电阻控制在75最大值,工作温度-40℃~85℃,储存温度-55℃~125℃,满足工业级,汽车级要求,耐高温,耐恶劣环境.被广泛用于无线模块,智能锁,无线蓝牙,笔记本,智能手机,可穿戴设备,计时功能等产品.
