日本西铁城株式会社品牌【CITIZEN】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.
西铁城晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.

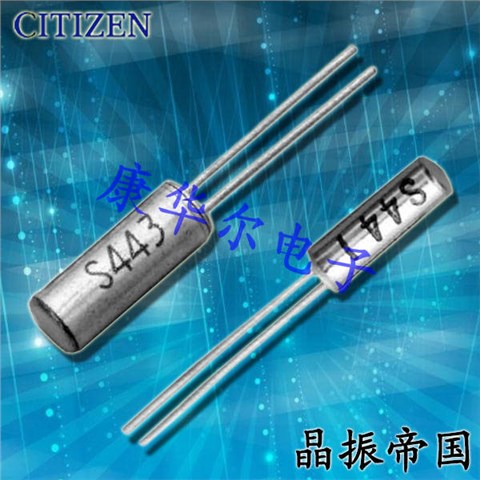

西铁城晶振,圆柱晶体,CFV-206晶振,CFV-20675000DZFB晶振,音叉型表晶体积大小通常分为3x8mm和2x6mm尺寸,晶振选用的材料都是选用的日本进口高质量品牌.检验测试仪器仪表都是选用的日本精工品牌一级设备,具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
西铁城晶振规格 |
单位 |
CFV-206晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
30KHZ~100KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +105°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF ~ ∞ |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
DIP 产品

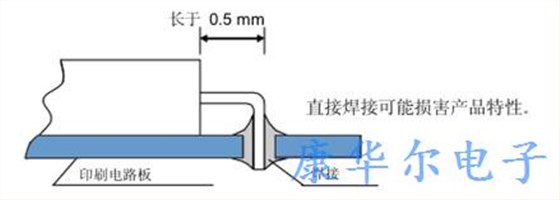

已变形的石英晶振引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.
SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形.已变形的石英晶振引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.西铁城晶振,圆柱晶体,CFV-206晶振,CFV-20675000DZFB晶振
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
