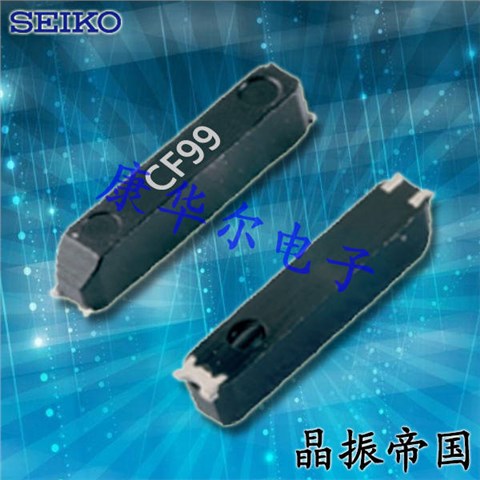

SEIKO晶体,32.768K晶振,SSP-T7-F晶振,SSP-T7-FL晶振,Q-SPT7P0327610C5GF晶振

SEIKO晶体,32.768K晶振,SSP-T7-F晶振,SSP-T7-FL晶振,Q-SPT7P0327610C5GF晶振SEIKO晶体,32.768K晶振,SSP-T7-F晶振,SSP-T7-FL晶振,Q-SPT7P0327610C5GF晶振

产品简介

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

精工控股株式会社精工晶振“永远领先时代一步”这一创业的经营态度一直支持着精工的创新和飞跃.2014,精工祈愿在这种领先精神的基础上,带着“期待和激动”与所有利益相关者共创、共享这充满希望的新时代,并怀着共鸣一同前行,为此公布了集团口号“SEIKO Moving ahead. Touching hearts.(让时代与心灵悦动SEIKO)”.2016年时值创业135,为了体现口号的精神,我们制定了面向10年后的未来奋斗目标作为长期愿景.今后也将以引领时代的先进性和创新性,紧贴时代,提供令人铭记于心的产品、质量和服务,旨在成为与全世界的人们分享感动的全球化企业集团.

精工控股株式会社精工晶振为实现长期愿景,旨在于2020年前成为全球市场的领先企业,启动了第6次中期经营计划.业务战略的目标是成为以腕表业务为核心的高收益集团,推进“收益能力的强化与面向成长的投资”.此外,彻底推进“经营基础的强化”,特别是在企业治理体制中谋求进一步的强化,设置以独立外部董事为核心的咨询委员会,引进董事会的有效性评估机制等.还有,为了推进充实自有资本和削减有利息负债,持续致力于培养全球化人才和推进女性发挥作用.通过这些举措,旨在实现可持续增长和提高中长期的企业价值.

1

SEIKO晶体,32.768K晶振,SSP-T7-F晶振,SSP-T7-FL晶振,Q-SPT7P0327610C5GF晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

精工晶振规格

单位

SSP-T7-F晶振,SSP-T7-FL晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

3

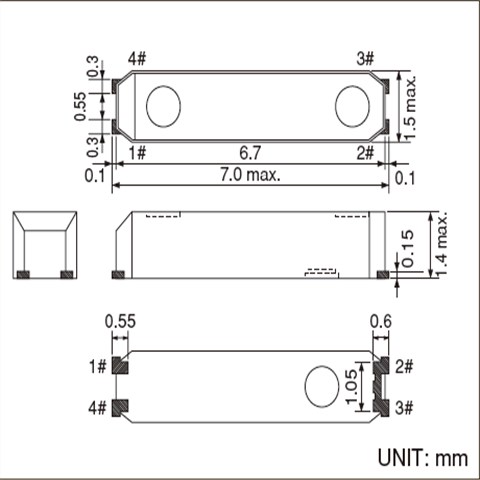

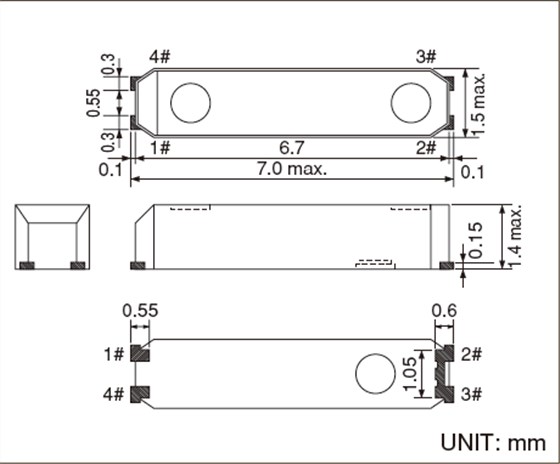

SSP-T7-F 7015

4

机械处理

1冲击

不要对晶体振荡器施加任何强烈冲击.携带振荡器或将其安装在另一个振荡器上时设备,保护设备免受任何冲击,小心不要放下它或用坚硬的物体击打它.强烈冲击可能会导致可能会损坏晶体振荡器内部的部件导致振荡器无法工作.如果振荡器受到强烈冲击,请确保在使用之前检查其特性.SEIKO晶体,32.768K晶振,SSP-T7-F晶振,SSP-T7-FL晶振,Q-SPT7P0327610C5GF晶振

2安装引线安装晶体振荡器

不要对端子施加过大的力安装晶体振荡器的螺丝.将晶体振荡器安装在印刷电路板上时,请对齐安装孔之间的距离终端.如果强制安装振荡器和这些距离彼此不同,终端可以是破损.不要弯曲直径为0.6mm或以下的密封端子更多.即使需要弯曲直径的端子0.6毫米或更小,不要直接弯曲它们密封底座,以保护密封玻璃.如果玻璃破裂,可能会有气密密封和绝缘受影响的单位可能无法交付规定的特点.

当一个非密封晶体振荡器(与其产品安装有用于频率校正的孔的盒子,小心防止助焊剂进入孔中,因为可移动元件,如可变电容器和可变电阻器位于孔的内侧.将端子焊接在260°C(温度为20°C)终端)最多五秒钟.不要焊接端子直接连接到盖子或底座.
