PDI无源晶体,C3系列3225mm晶振,四脚贴片晶振

频率：12~50MHZ

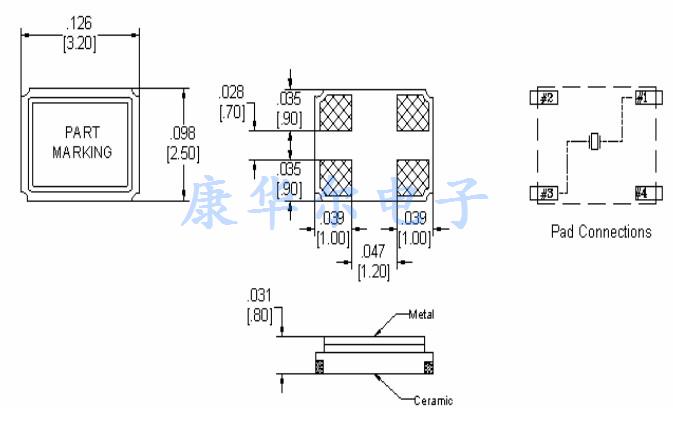

尺寸：3.2x2.5mm

3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅

订购热线：0755-27838351

PDI无源晶体,C3系列3225mm晶振,四脚贴片晶振，3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

美国PDI晶振公司在1989年已是频率控制设备的主要供货商，致力于生产制造频率控制元器件,石英晶振,滤波器等系列产品规格的销售。频率控制产品:Crystals石英晶体谐振器，无源晶振, Filter晶体滤波器, XO晶体振荡器，VCXO压控晶振, TCXO温补晶振, OCXO恒温晶振, TC-OCXO温补恒温晶振, XO SMD封装系列, XO引线式封装系列, TCXO SMD封装系列, TCXO引线式封装系列, OCXO恒温晶振, OCXO SMD封装系列, OCXO引线式封装系列, TCVCXO温补压控晶振，石英晶体振荡器等。PDI晶振所制造的频率控制设备使用在军事，工业，医学，汽车，通讯，航空电子设备和商业的市场。

PDI无源晶振,C3系列3225mm晶振,四脚贴片晶振，无论什么的要求，我们工程师的职员和销售人员会指引你哪些是正确适合的产品。PDI包涵一大范围的市场详细的能力，能提供任何产品的设计分析。我们会持续介绍新产品和技术的特殊包装和高频率设计。欢迎与我们工程师及销售人联系。

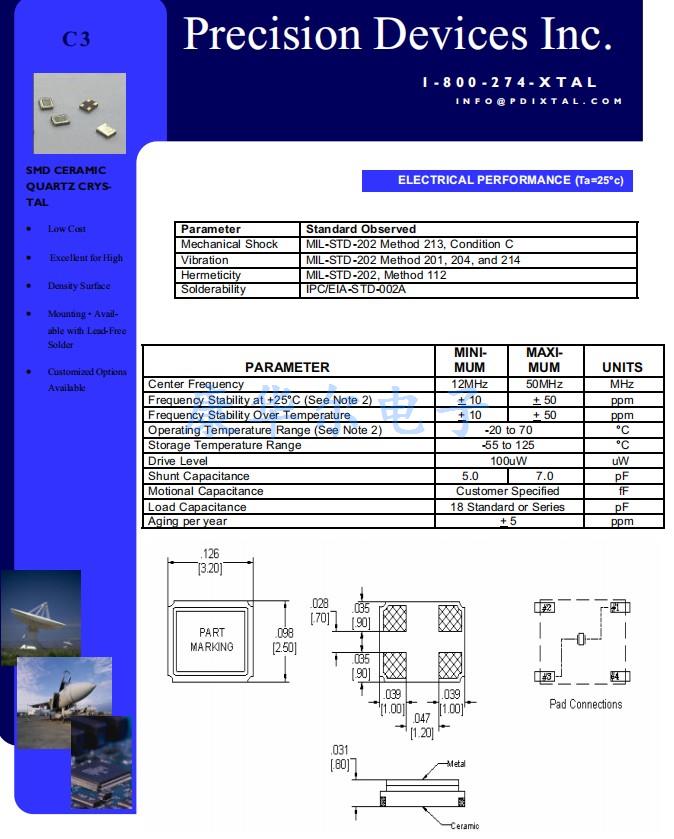

PARAMETER	MINI-MUM	MAXI-MUM	UNITS
Center Frequency	12MHz	50MHz	MHz
Frequency Stability at +25°C (See Note 2)	±10	±50	ppm
Frequency Stability Over Temperature	±10	±50	ppm
Operating Temperature Range (See Note 2)	-20 to 70		°C
Storage Temperature Range	-55 to 125		°C
Drive Level	100uW		uW
Shunt Capacitance	5.0	7.0	pF
Motional Capacitance	Customer Specified		fF
Load Capacitance	18 Standard or Series		pF
Aging per year	±5		ppm

PDI无源晶体,C3系列3225mm晶振,四脚贴片晶振

在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作
