泰艺晶振,PY晶振,低功耗晶振

频率：1~200MHz

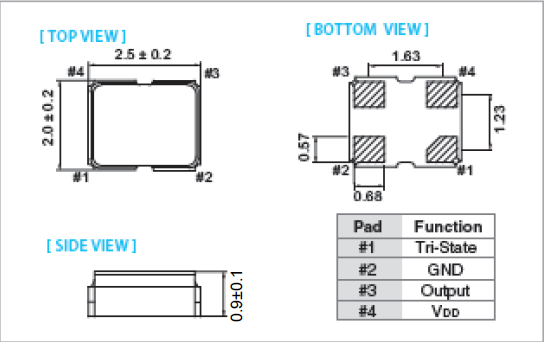

尺寸：2.5*2.0*0.9mm

贴片石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.

订购热线：0755-27838351

泰艺晶振,PY晶振,低功耗晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

泰艺晶振公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.

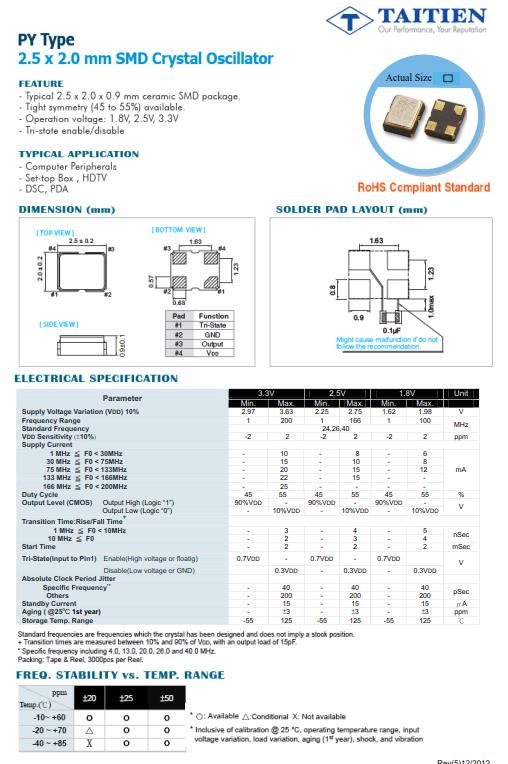

泰艺晶振	PY晶振
输出类型	PECL/LVDS
振荡模式	基本/第三泛音
电源电压	1.8V,2.5V,3.3V
频率范围	1~200MHZ
频率稳定度	±20/±25/±50ppm
工作温度	-40~+85℃
保存温度	-55~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max.
相位抖动（12兆赫~20兆赫）	1个PS最大.
老化率	±3 ppm /年最大.

体振荡器和实时时钟模块

所有晶体振荡器和实时时钟模块都以IC形式提供.

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路
电源的线路阻抗应尽可能低.

输出负载
建议将输出负载安装在尽可能靠近石英晶体振荡器的地方(在20mm范围之间).

未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接晶体产品,建议使用SMD产品.在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系晶振厂家以获取耐热的相关信息.
