TXC晶振,8N12270001晶振,8N晶振,低功耗晶振

频率：4~54MHz

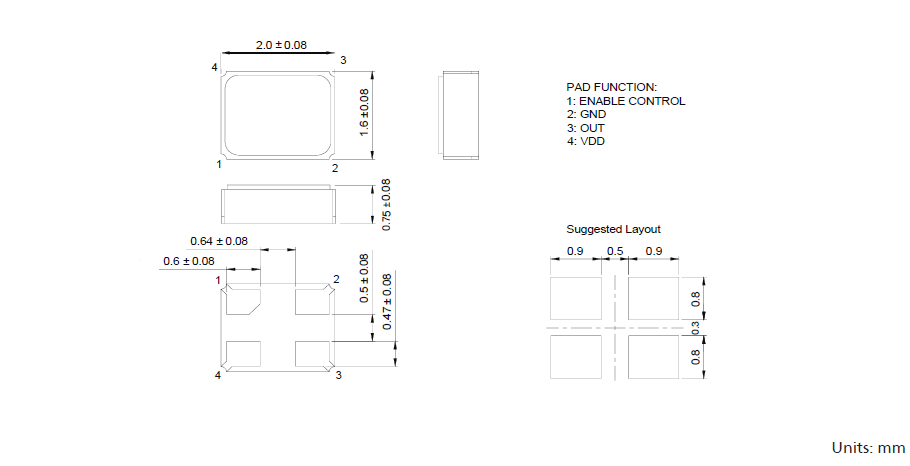

尺寸：2.0*1.6*0.75mm

OSC晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

订购热线：0755-27838351

TXC晶振,8N12270001晶振,8N晶振,低功耗晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场.多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促.

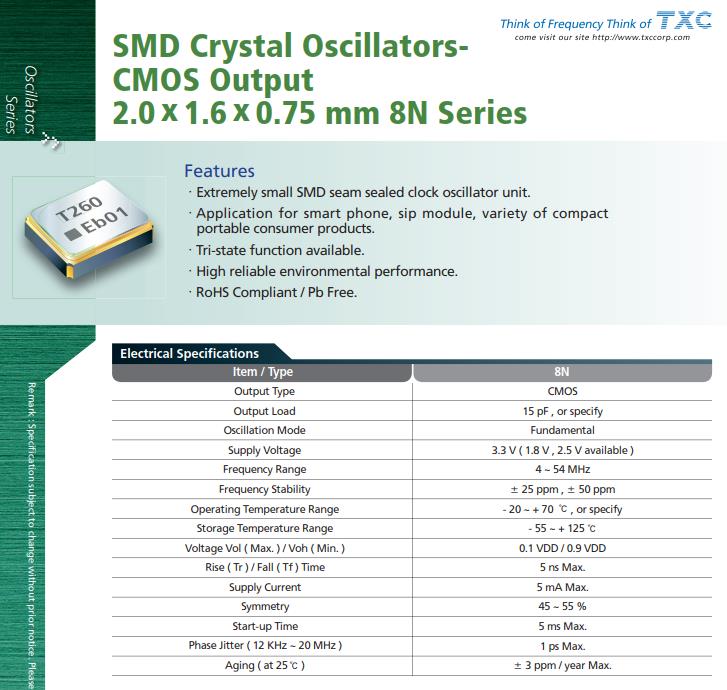

TXC晶振	8N晶振
输出类型	CMOS
振荡模式	基本/第三泛音
电源电压	1.8,2.5,3.3V
频率范围	4~54MHz
频率稳定度	±25/±50ppm
工作温度	-20~+70℃
保存温度	-55~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max.
相位抖动（12兆赫~20兆赫）	1个PS最大.
老化率	±3 ppm /年最大

TXC_8N_20_16 CMOS

晶体振荡器和实时时钟模块
所有晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致2016晶振产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
