鸿星晶振,贴片晶振,E2SB晶振,E2SB18.4320F10E11晶振
频率：12~62.5MHZ
尺寸：2.5*2.0mm
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为SMD晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
鸿星晶振,贴片晶振,E2SB晶振,E2SB18.4320F10E11晶振
| 制造商 | 鸿星晶振 | 产地 | 台湾 | 产品编码 |
E2SB18.4320F10E11 |
| 频率 | 16MHZ | 负载 |
12pF |
温度范围 | -40°c~+85°c |
| 频率偏差 |
±10ppm |
封装 |

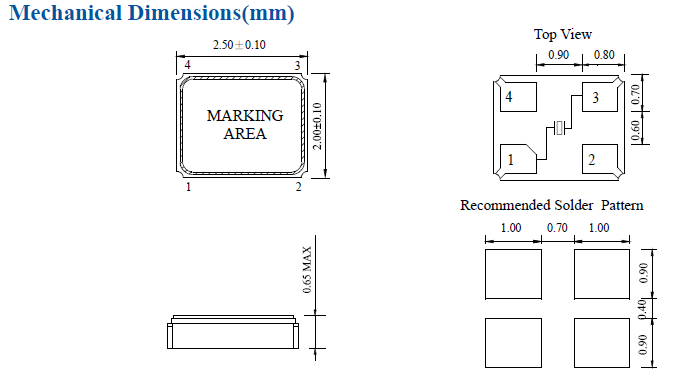

金属面四脚贴片 | 尺寸 | 2.5*2.0mm |
|
鸿星晶振 |
单位 |
E2SB晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12~62.5MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μWMax. |
推荐:1μW～100μW |
|
频率公差 |
f_—l |
±10ppm, ±15ppm, ±20ppm,
|
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/
|
|
频率温度特征 |
f_tem |
±10×10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6pF~20pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+125°C,DL=100μW |
|
频率老化 |
f_age |
±3×10-6/yearMax. |
+25°C,第一年 |
粘合剂
请勿使用可能导致国产晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的四脚贴片晶振产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响小型SMD晶振可靠性和质量.请清理残余的助焊剂并烘干PCB.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个WiFi模块晶振进行试验所得的结果,因此请根据实际使用状态进行确认.由于的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
虽然在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
