鸿星晶振,贴片晶振,E49B晶振,E49B16E00000KE晶振
频率：3.2~66MHZ
尺寸：10.24~3.7mm
普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
鸿星晶振,贴片晶振,E49B晶振,E49B16E00000KE晶振
| 制造商 | 鸿星晶振 | 产地 | 台湾 | 产品编码 |
E49B16E00000KE |
| 频率 | 25MHZ | 负载 |
7pF |
温度范围 | -20°c~+70°c |
| 频率偏差 |
±30ppm |
封装 |

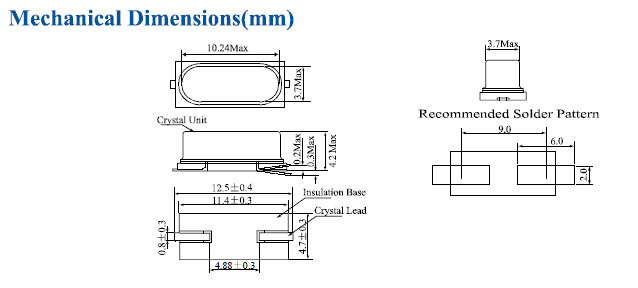

金属面两脚贴片 | 尺寸 | 10.24*3.7mm |
|
鸿星晶振 |
单位 |
E49B晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.2~66MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μWMax. |
推荐:1μW～100μW |
|
频率公差 |
f_—l |
±10ppm, ±30ppm, ±50ppm,
|
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/
|
|
频率温度特征 |
f_tem |
±10×10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+125°C,DL=100μW |
|
频率老化 |
f_age |
±3×10-6/yearMax. |
+25°C,第一年 |
粘合剂
请勿使用可能导致数码电子晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的49SMD贴片晶振产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响小型SMD晶振可靠性和质量.请清理残余的助焊剂并烘干PCB.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个无线蓝牙晶振进行试验所得的结果,因此请根据实际使用状态进行确认.由于的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
撞击
虽然在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
