大真空5032晶振DSX530GA,1C707600CC1B汽车导航晶振

频率：7MHz~54MHz

尺寸：5.0x3.2mm

大真空5032晶振DSX530GA,1C707600CC1B汽车导航晶振，日本KDS大真空晶振，DSX530GA是一款小体积尺寸5.0x3.2mm晶振，两脚贴片晶振、厚度1.0mm、1C710000CE1A小体积轻薄型，表面贴装水晶振动子，1C736864CC1A无源晶振，石英晶体谐振器，贴片晶振，耐热性优异，高精度、高可靠性，支持7MHz至54MHz的低频到广泛的频率，无需防潮包装管理，moisture sensitivity level:level1( IPC/jedec j-STD-033 )，符合AEC-Q200标准，最适合汽车导航，数字视听设备，手机蓝牙，GPS定位系统，汽车电子，无线通讯集，等多种用途。

订购热线：0755-27838351

大真空5032晶振DSX530GA,1C707600CC1B汽车导航晶振，参数图

型名	DSX530GA
周波数範囲	7~9MHz	9~12MHz	12~40MHz	40~54MHz
オーバトーン次数	Fundamental
負荷容量	8pF, 10pF, 12pF
励振レベル	10μW（300μW max.）
周波数許容偏差	±30×10-6（at 25℃）
直列抵抗	150Ω max.	100Ω max.	50Ω max.
周波数温度特性	±50×10-6 / -30~＋85℃（Ref. to 25℃）
保存温度範囲	-40~＋85℃
梱包単位	1000pcs./reel（φ180）

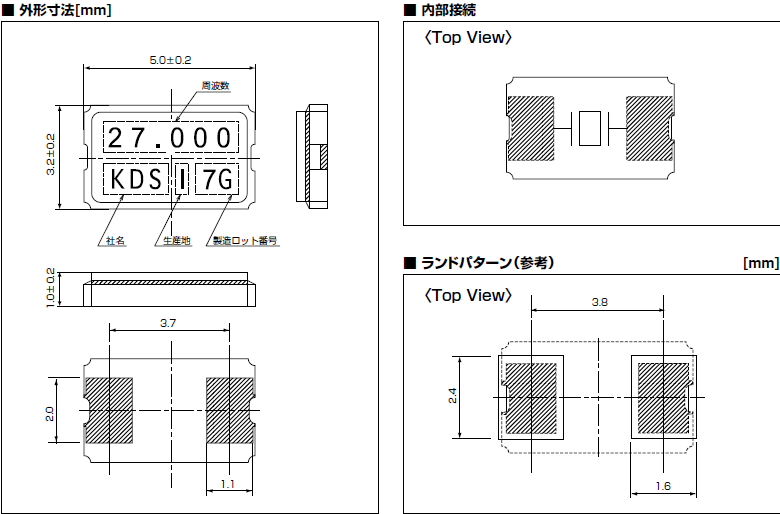

大真空5032晶振DSX530GA,1C707600CC1B汽车导航晶振，尺寸图

大真空5032晶振DSX530GA,1C707600CC1B汽车导航晶振

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为小型SMD晶振可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响贴片晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些石英晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.大真空5032晶振DSX530GA,1C707600CC1B汽车导航晶振
机械振动的影响
当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

日产晶振	原厂代码	型号	尺寸	频率
KDS晶振	ZC09382	DSA535SG	5032	18.432M
KDS晶振	1C707600CC1B	DSX530GA	5032	7.600M
KDS晶振	1C736864CC1A	DSX530GA	5032	36.864M
KDS晶振	1XSD048000AV2	DSO531SV	5032	48.000M
KDS晶振	1XTQ12800UBA	DSA535SC	5032	12.800MHZ
KDS晶振	1XTQ10000VFA	DSA535SD	5032	10.000MHz
KDS晶振	1XTQ16320VBA	DSA535SD	5032	16.320MHz
KDS晶振	1XTQ10000EGA	DSA535SG	5032	10.000MHz
KDS晶振	1XTQ10000ELA	DSA535SG	5032	10.000MHz
KDS晶振	1XTQ20000EEA	DSA535SG	5032	20.000MHz
KDS晶振	1XTR25000VAA	DSB535SD	5032	25.000MHz
KDS晶振	1XVC059941VB	DSV531SV	5032	59.941801MHZ
KDS晶振	1C710000CE1A	DSX530GA	5032两脚贴片晶振	10.000MHz
KDS晶振	1ZCG14318CK1A	DSX530GK	5032	14.31818MHZ
KDS晶振	1ZCG25000CK1A	DSX530GK	5032	25.000MHz
