京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB32000D0WPRC1晶振

频率:3.579~30MHZ

尺寸:2.0*1.6mm

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,贴片晶振体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

TC-1

京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB32000D0WPRC1晶振

制造商 京瓷晶振 产地 日本 产品编码 CX2016DB32000D0WPRC1
频率 20MHZ
负载 8pF
温度范围 -40°c~+85°c
频率偏差

  ±15ppm

封装
金属面四脚贴片 尺寸 2.0*1.6*0.4mm

TC-2


京瓷晶振

CX2016DB晶振

石英晶振基本条件

标准频率

f_nom

3.579~30MHZ

标准频率

储存温度

T_stg

-40°c~+85°c

裸存

工作温度

T_use

-10°c~+70°c

标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±10ppm


+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±10×10-6

超出标准的规格请联系我们.

负载电容

CL

10pF,20pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+125°C,DL=100μW

频率老化

f_age

±3×10-6/yearMax.

+25°C,第一年


TC-3

CX2016DB

TC-4

晶振使用注意事项

使用石英晶振时,请在产品规格说明或产品目录规定使用条件下使用.

日产晶振的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

所有产品的共同点

抗冲击

1612晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致产品性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用产品.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

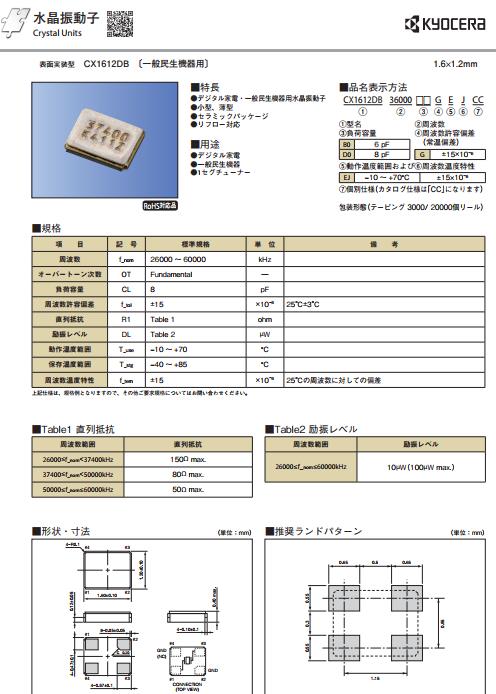

CX1612DB

TC-5
