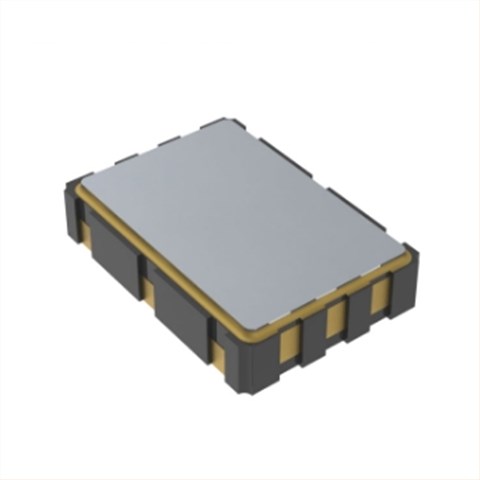

Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振

Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振

产品简介

Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振,尺寸7.00mmx5.00mm,频率125MHZ,频率稳定性20ppm,输出逻辑LVDS,电压3.3V,脚位6-SMD,XO时钟振荡器(标准),LVDS差分晶振,LVDS差分输出振荡器,低抖动差分晶振,有源贴片晶振,六脚差分晶振,贴片振荡器,SMD振荡器,美国进口晶振,低功耗差分晶振,低相位差分晶振,低电压差分晶振,电信专用差分晶振,路由器差分晶振,交换机差分晶振,以太网晶振,光纤通道差分晶振,具有低功耗高性能的特点,很适合用于10/40/100G数据中心,10G以太网交换机/路由器,光纤通道/SAS/存储,企业服务器,网络,电信等领域。

Si535/536 XO有源晶振采用了Skyworks Solutions先进的DSPLL电路,以在高速差分频率下提供超低抖动时钟。 不像传统的XO,每个输出需要不同的晶体频率,Si535/536使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。此外,DSPLL时钟合成提供出色的电源噪声抑制,简化了任务在高噪声环境中产生低抖动时钟,通常出现在通信系统。基于Si535/536 IC的XO是工厂编程的在装运时,因此消除了与定制晶体振荡器Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振.






产品详情

TC-1

Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振,尺寸7.00mmx5.00mm,频率125MHZ,频率稳定性20ppm,输出逻辑LVDS,电压3.3V,脚位6-SMD,XO时钟振荡器(标准),LVDS差分晶振,LVDS差分输出振荡器,低抖动差分晶振,有源贴片晶振,六脚差分晶振,贴片振荡器,SMD振荡器,美国进口晶振,低功耗差分晶振,低相位差分晶振,低电压差分晶振,电信专用差分晶振,路由器差分晶振,交换机差分晶振,以太网晶振,光纤通道差分晶振,具有低功耗高性能的特点,很适合用于10/40/100G数据中心,10G以太网交换机/路由器,光纤通道/SAS/存储,企业服务器,网络,电信等领域。

Si535/536 XO有源晶振采用了Skyworks Solutions先进的DSPLL电路,以在高速差分频率下提供超低抖动时钟。 不像传统的XO,每个输出需要不同的晶体频率,Si535/536使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。此外,DSPLL时钟合成提供出色的电源噪声抑制,简化了任务在高噪声环境中产生低抖动时钟,通常出现在通信系统。基于Si535/536 IC的XO是工厂编程的在装运时,因此消除了与定制晶体振荡器Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振.TC-2

Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振参数图

Parameter Symbol Test Condition Min Typ Max Unit
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
Supply Current IDD Output enabled
LVPECL
LVDS

111
90
121
98
mA
Tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5 V
Operating Temperature Range TA –40 85 °C
Parameter Symbol Test Condition Min Typ Max Unit
Nominal Frequency1 fO LVPECL/LVDS 100 312.5 MHz
Initial Accuracy fi Measured at +25 °C at time of
shipping
±1.5 ppm
Temperature Stability1,2 –7
–20

+7
+20
ppm
Aging fa Frequency drift over first year ±3 ppm
Frequency drift over 20 year
life
±10 ppm
Total Stability2 Temp stability = ±20 ppm ±31.5 ppm
Temp stability = ±7 ppm 20
Powerup Time3 tOSC TA= –40°C — +85°C 10 ms
Parameter Symbol Test Condition Min Typ Max Unit
LVPECL Output Option1 VO Mid-level VDD– 1.42 VDD– 1.25 V
VOD Swing (diff) 1.1 1.9 VPP
VSE Swing (Single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO Mid-level 1.125 1.20 1.275 V
VOD Swing (diff) 0.5 0.7 0.9 VPP
Rise/Fall time (20/80%) tR,tF 350 ps
Symmetry (duty cycle) SYM Differential 45 55 %
Parameter Symbol Test Condition Min Typ Max Unit
LVPECL/LVDS Phase Jitter*
(RMS)
φJ 10 kHz to 1 MHz (data center) 0.19 0.35 ps
12 kHz to 20 MHz brickwall 0.25 0.40 ps
Parameter Symbol Test Condition Min Typ Max Unit
LVPECL/LVDS Period Jitter* JPER RMS 2 ps
Peak-to-Peak 14 ps
TC-3Si536差分振荡器/536BB125M000DG/6G电信晶振/Silicon欧美晶振尺寸图Si535 Si536

差分晶振产品特性:

可从以下频率中选择100MHz至312.5MHz

集成superior的第三代DSPLL

抖动性能和高功率

电源噪声抑制

频率稳定性比高3倍

基于SAW的振荡器

LVPECL和 LVDS输出

3.3和2.5V电源选项

行业标准5x7毫米

封装和引脚排列

无铅/符合RoHS标准Si535 Si536 1

Si535 Si536 2

更多相关美国Silicon晶振型号

欧美晶振原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Voltage - Supply电压 Frequency Stability频率稳定度
510DBA100M000AAG Silicon振荡器 Si510 100MHz 3.3V ±25ppm
531AC125M000DG Silicon振荡器 Si531 125MHz 3.3V ±7ppm
531FC125M000DG Silicon振荡器 Si531 125MHz 2.5V ±7ppm
530AC156M250DG Silicon振荡器 Si530 156.25MHz 3.3V ±7ppm
531FC156M250DG Silicon振荡器 Si531 156.25MHz 2.5V ±7ppm
531FC148M500DG Silicon振荡器 Si531 148.5MHz 2.5V ±7ppm
531AC155M520DG Silicon振荡器 Si531 155.52MHz 3.3V ±7ppm
530AC155M520DG Silicon振荡器 Si530 155.52MHz 3.3V ±7ppm
531BC155M520DG Silicon振荡器 Si531 155.52MHz 3.3V ±7ppm
531FC200M000DG Silicon振荡器 Si531 200MHz 2.5V ±7ppm
530BC148M500DG Silicon振荡器 Si530 148.5MHz 3.3V ±7ppm
536EB156M250DG Silicon振荡器 Si536 156.25MHz 2.5V ±20ppm
536BB125M000DG Silicon振荡器 Si536 125MHz 3.3V ±20ppm
531AC622M080DG Silicon振荡器 Si531 622.08MHz 3.3V ±7ppm
531AC312M500DG Silicon振荡器 Si531 312.5MHz 3.3V ±7ppm
510ABA000149BAG Silicon振荡器 Si510 74.175824MHz 3.3V ±25ppm
510BBA000149BAG Silicon振荡器 Si510 74.175824MHz 3.3V ±25ppm
511FBA000149BAG Silicon振荡器 Si511 74.175824MHz 2.5V ±25ppm
510ABA106M250BAG Silicon振荡器 Si510 106.25MHz 3.3V ±25ppm
511ABA106M250BAG Silicon振荡器 Si511 106.25MHz 3.3V ±25ppm
511FBA74M2500BAG Silicon振荡器 Si511 74.25MHz 2.5V ±25ppm
511ABA000149BAG Silicon振荡器 Si511 74.175824MHz 3.3V ±25ppm
510FBA000149BAG Silicon振荡器 Si510 74.175824MHz 2.5V ±25ppm
510ABA74M2500BAG Silicon振荡器 Si510 74.25MHz 3.3V ±25ppm
510FBA000149AAG Silicon振荡器 Si510 74.175824MHz 2.5V ±25ppm
510ABA125M000AAG Silicon振荡器 Si510 125MHz 3.3V ±25ppm
510ABA106M250AAG Silicon振荡器 Si510 106.25MHz 3.3V ±25ppm
511FBA106M250AAG Silicon振荡器 Si511 106.25MHz 2.5V ±25ppm
510ABA74M2500AAG Silicon振荡器 Si510 74.25MHz 3.3V ±25ppm
511FBA000149AAG Silicon振荡器 Si511 74.175824MHz 2.5V ±25ppm
510BBA000149AAG Silicon振荡器 Si510 74.175824MHz 3.3V ±25ppm
510ABA000149AAG Silicon振荡器 Si510 74.175824MHz 3.3V ±25ppm
510FBA74M2500AAG Silicon振荡器 Si510 74.25MHz 2.5V ±25ppm
511ABA74M2500AAG Silicon振荡器 Si511 74.25MHz 3.3V ±25ppm
510BBA106M250AAG Silicon振荡器 Si510 106.25MHz 3.3V ±25ppm
511ABA000149AAG Silicon振荡器 Si511 74.175824MHz 3.3V ±25ppm
510BBA74M2500AAG Silicon振荡器 Si510 74.25MHz 3.3V ±25ppm
511FBA74M2500AAG Silicon振荡器 Si511 74.25MHz 2.5V ±25ppm
510FBA106M250AAG Silicon振荡器 Si510 106.25MHz 2.5V ±25ppm
511BBA000149AAG Silicon振荡器 Si511 74.175824MHz 3.3V ±25ppm
510ABA155M520BAG Silicon振荡器 Si510 155.52MHz 3.3V ±25ppm
510FBA155M520BAG Silicon振荡器 Si510 155.52MHz 2.5V ±25ppm
511FBA155M520BAG Silicon振荡器 Si511 155.52MHz 2.5V ±25ppm
510ABA000110BAG Silicon振荡器 Si510 148.35165MHz 3.3V ±25ppm
511ABA000110BAG Silicon振荡器 Si511 148.35165MHz 3.3V ±25ppm
511ABA148M500BAG Silicon振荡器 Si511 148.5MHz 3.3V ±25ppm
511ABA155M520BAG Silicon振荡器 Si511 155.52MHz 3.3V ±25ppm
510BBA000110BAG Silicon振荡器 Si510 148.35165MHz 3.3V ±25ppm
510FBA000110BAG Silicon振荡器 Si510 148.35165MHz 2.5V ±25ppm
510BBA155M520BAG Silicon晶振 Si510 155.52MHz 3.3V ±25ppm
510FBA155M520AAG Silicon振荡器 Si510 155.52MHz 2.5V ±25ppm
510ABA000110AAG Silicon振荡器 Si510 148.35165MHz 3.3V ±25ppm
510FBA000110AAG Silicon振荡器 Si510 148.35165MHz 2.5V ±25ppm
511FBA155M520AAG Silicon振荡器 Si511 155.52MHz 2.5V ±25ppm
510ABA155M520AAG Silicon振荡器 Si510 155.52MHz 3.3V ±25ppm
511ABA148M500AAG Silicon振荡器 Si511 148.5MHz 3.3V ±25ppm
511FBA148M500AAG Silicon振荡器 Si511 148.5MHz 2.5V ±25ppm
511FBA156M250AAG Silicon振荡器 Si511 156.25MHz 2.5V ±25ppm
510FBA212M500BAG Silicon振荡器 Si510 212.5MHz 2.5V ±25ppm
