KDS晶振,32.768K晶振,DST1610A晶振,DST1610AL晶振,1TJH090DR1A0003晶振

KDS晶振,32.768K晶振,DST1610A晶振,DST1610AL晶振,1TJH090DR1A0003晶振KDS晶振,32.768K晶振,DST1610A晶振,DST1610AL晶振,1TJH090DR1A0003晶振

产品简介

32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

日本大真空株式会社KDS晶振,1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5.

日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.

1

KDS晶振,32.768K晶振,DST1610A晶振,DST1610AL晶振,1TJH090DR1A0003晶振,32.768K石英晶体频率稳定性强,在各种产品中面对不同环境其晶振都能够保持在10PPM高精度.具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.每一批生产的晶振在出厂时都会经过严格的检验,采用24小时老化测试为质量严格把关.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT .其它切型还有 CTDTGTNT .超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00mm,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.

2

KDS晶振规格

单位

DST1610A晶振,DST1610AL晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

3

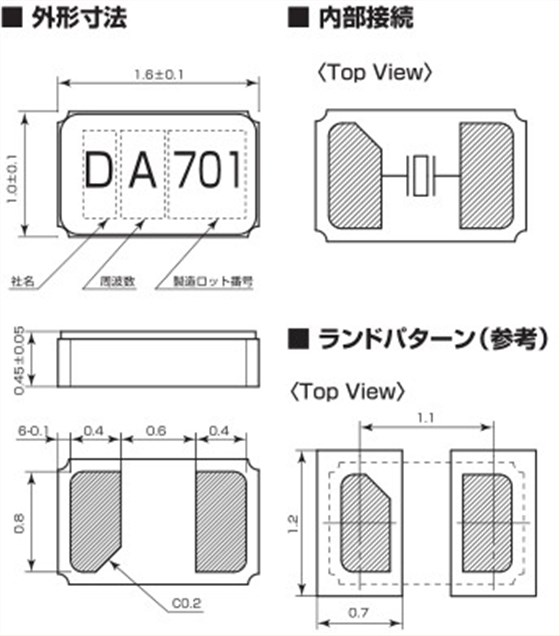

DST1610A晶振尺寸图

DST1610A

DST1610AL晶振尺寸图

DST1610AL

4

晶振规格参考使用注意事项

1.产品目录所记载的晶振型号是参考规格.产品规格请以正式规格书为准.

2.产品目录所记载的产品,是用于一般电子产品(如:信息机器类,通信机器类,音响映像机器类,测量机器类,家电产品类等).

对用于有特殊品质/信赖性要求的,其故障或误动作直接威胁人体生命的装置及系统(如:交通工具,安全装置,宇宙航空用,核动力制御,生命维持装置等),请务必事先和销售代表联系商谈.KDS晶振,32.768K晶振,DST1610A晶振,DST1610AL晶振,1TJH090DR1A0003晶振

3.在设计时,请在最大使用/动作电源电压,动作温度等保证范围内使用.超过保证范围数值进行使用,误用,不正确使用等所引起的一切后果,本公司概不负责.

4.产品晶振目录所记载的动作概要及设计回路等,是用于说明产品的标准动作和使用方法.在实际使用产品时,请考虑外部诸多使用条件之后,再进行回路/安装设计.
