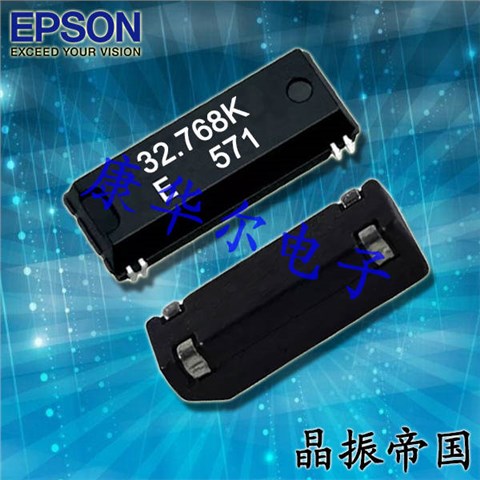

MC-306,Q13MC3061000300,32.768kHz,8038mm,12.5pF,±20ppm，日本EPSON爱普生晶振，进口晶振型号MC-306，产品编码为Q13MC3061000300，产品型号：MC-306 32.768000kHz 12.5±20.0，是一款小体积晶振尺寸8.0x3.8x2.54mm陶瓷封装，四脚贴片晶振，无源晶振，石英晶体谐振器，无铅环保晶振，频率为32.768K晶振，负载12.5pF，精度±20ppm，工作温度范围为：-40℃至+85℃，具有超小型，轻薄型，耐热及耐环境特点，被广泛用于通讯设备，无线蓝牙晶振，车载电子，时钟晶振，钟表电子晶振，仪器仪表设备，医疗设备，智能门锁，平板电脑，计算机应用等。
MC-306,Q13MC3061000300,32.768kHz,8038mm,12.5pF,±20ppm，参数图
项目
符号
MC-306 MC-405 MC-406
条件
额定频率范围
f_nom
32.768 kHz
32 kHz ~ 100 kHz
请联系我们以便获取其它可用频率的相关信息
储存温度
T_stg
-55°C ~ +125°C
裸存
工作温度
T_use
-40°C ~ +85°C
激励功率
DL
1.0mW Max.
工作激励功率0.5mW Max.
频率公差（标准）
f_tol
±20x10-6,±50x10-6
±50x10-6,±100x10-6
+25℃°C, DL=0.1mW
拐点温度
Ti
+25°C±5°C
频率温度系数
B
-0.04x10-6 /℃2 Max.
负载电容
CL
6pF~ (标准：12.5pF)
可指定
串联电阻（ESR）
R1
50 kΩMax.
如下表所示
串联电容
C1
1.8 fF Typ.
4.0 fF~ 0.6 fF
MC-306
2.0 fF Typ.
MC-405/406
分路电容
C0
0.9 fF Typ.
2.0 pF ~ 0.6 pF
MC-306
0.85 pF Typ.
MC-405/406
频率老化
f_age
±3x10-6 / year Max.
±5x10-6 / year Max.
+25℃,第一年

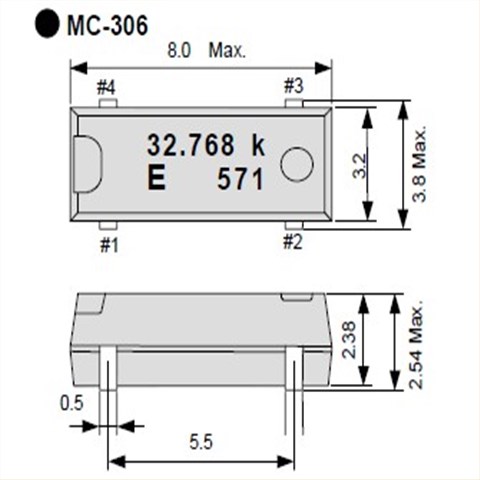

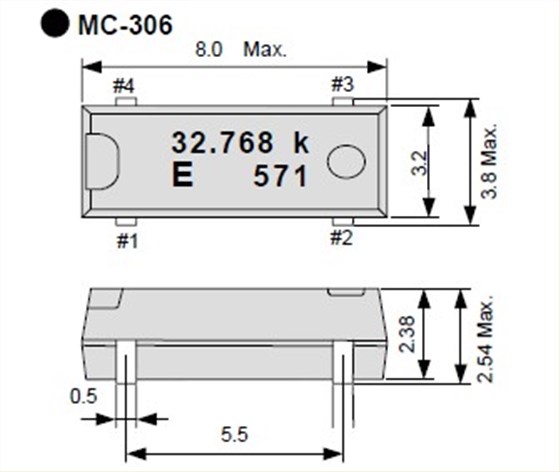

MC-306,Q13MC3061000300,32.768kHz,8038mm,12.5pF,±20ppm，尺寸图
| 编码 | 型号 | 频率 | 尺寸 | 负载 | 频率 @+25°C | 工作温度 |
| Q13MC3061000200 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 9 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061000300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12.5 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061000400 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 7 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061000500 | MC-306 | 32.768k | 8 x 3.8 x 2.54 mm | 6.7 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061000700 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 8.2 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061000900 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12.5 pF | +/-100 ppm | -40℃~+85℃ |
| Q13MC3061001000 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061001200 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 8 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061001600 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 9 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061001700 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 6.2 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061001800 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12.5 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061001900 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 15 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3061002100 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 16 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061002200 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 7 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3061002300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061002400 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 20 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061002800 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 13 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061003000 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3061003500 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 8 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061003700 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 5.5 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061004500 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 7.6 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061005100 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 10.8 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061005200 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 10 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061006100 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 11 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061006300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 9.5 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3061007100 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12 pF | +/-30.0 ppm | -40℃~+85℃ |
| Q13MC3061010000 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 5.9 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061011100 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 8.2 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3061013300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 11.5 pF | -10.0/+20.0 ppm | -40℃~+85℃ |
| Q13MC3061013800 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12.5 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062000100 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 10 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062000200 | MC-306 | 32.768kHz | 8038贴片晶体 | 9 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062000300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12.5 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062000400 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 7 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062000600 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 6 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062000800 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 12.5 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3062003300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 6 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3062003600 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 6 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3062004000 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 18 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3062004300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 7 pF | +/-10.0 ppm | -40℃~+85℃ |
| Q13MC3062006200 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 15 pF | +/-100 ppm | -40℃~+85℃ |
| Q13MC3062006600 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 22.9 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062007300 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 22 pF | +/-50.0 ppm | -40℃~+85℃ |
| Q13MC3062010800 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 5.4 pF | +/-20.0 ppm | -40℃~+85℃ |
| Q13MC3062013900 | MC-306 | 32.768kHz | 8 x 3.8 x 2.54 mm | 6 pF | +/-100 ppm | -40℃~+85℃ |
