IDT有源振荡器|XUL535156.250JS6I8|6G路由器晶振，尺寸为5.0mmX3.2mm，频率156.25MHZ，电压3.3V，支持输出LVDS ，美国艾迪悌晶振，有源振荡器，LVDS差分晶体振荡器，有源贴片晶振，5032mm有源晶振，高质量差分晶振，低抖动差分晶振，低电压差分晶振，低抖动有源晶振，低相位晶振，低功耗差分晶振，5032mm差分晶振，智能家居有源晶振，无线网络晶振，穿戴设备晶振，高频振荡器，具有低电压低抖动的特点.

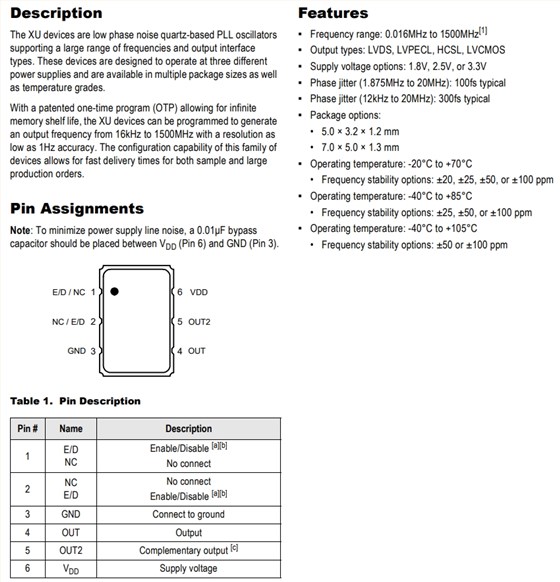

XU设备是低相位噪声石英基PLL晶体振荡器支持大范围的频率和输出接口类型。这些设备被设计为在三种不同的条件下运行电源，也有多种封装尺寸作为温度等级。拥有专利的一次性程序（OTP），允许无限存储器的保质期，XU设备可以编程生成输出频率为16kHz至1500MHz，分辨率为低至1Hz精度。此系列的配置能力设备允许快速交付样品和大样品生产订单。IDT有源振荡器|XUL535156.250JS6I8|6G路由器晶振.
IDT有源振荡器|XUL535156.250JS6I8|6G路由器晶振参数图
Parameter
Symbol
Condition
Min
Typ
Max
Units
Power Supply Current
IDD
Standard Frequencies
79
97
mA
Differential Output Voltage
VOD
Std LVDS load
0.25
0.5
0.6
V
Output Offset Voltage
VOS
Std LVDS load
1.0
1.17
1.375
V
Enable/Disable Input HIGH Voltage
(Output enabled)*
VIH
70%VDD
V
Enable/Disable Input LOW Voltage
(Output disabled)
VIL
30%VDD
V
Parameter
Symbol
Condition
Min
Typ
Max
Units
Output Frequency Range
FOUTR
0.016
1500
MHz
Frequency Stability
Temperature = -20°C to +70°C
±20
±100
ppm
Temperature = -40°C to +85°C
±25
±100
ppm
Aging (1styear)
Ta = 25°C
±3
Aging (10 years)
Ta = 25°C
±10
Output Load
Differential
100
Ohms
Start-up Time
TST
Output valid time after VDD meets
minimum specified level
10
ms
Output Rise Time
20% to 80% VPP
275
380
ps
Output Fall Time
80% to 20% VPP
275
380
ps
Output Clock Duty Cycle
TDTCY
@ 50% VPP
45
55
%
Output Enable/ Disable Time
TOE
100
ns
Period Jitter, RMS
JPER
Frequency = 156.25MHz
3.5
8
psec
Random Jitter
RJ
Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)
0.9
1.5
psec
Deterministic Jitter
DJ
12
26
psec
Total Jitter
TJ
25
44
psec
Phase Jitter (12kHz – 20MHz)
φJITTER
@25°C & 3.3V
300
400
fsec
Phase Noise Performance
Frequency = 156.25 MHz
φNOISE
100Hz of Carrier
-97
dBc/Hz
1kHz of Carrier
-112
dBc/Hz
10kHz of Carrier
-122
dBc/Hz
100kHz of Carrier
-131
dBc/Hz
1MHz of Carrier
-146
dBc/Hz
10MHz of Carrier
-153
dBc/Hz
Output Frequency (Standards)
FOUT
100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,
212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz
(Contact IDT for additional frequencies)
有源晶振产品特性：
频率范围：0.016MHz至1500MHz[1]
输出类型：LVDS、LVPECL、HCSL、LVCMOS
电压选项：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
程序包选项：

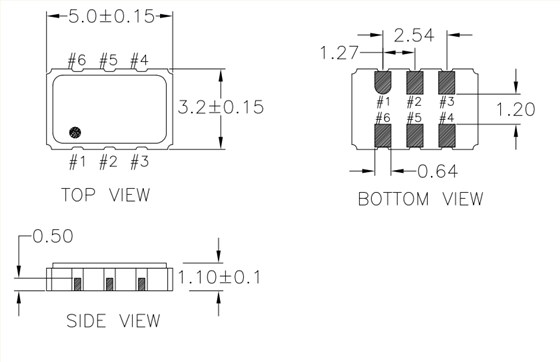

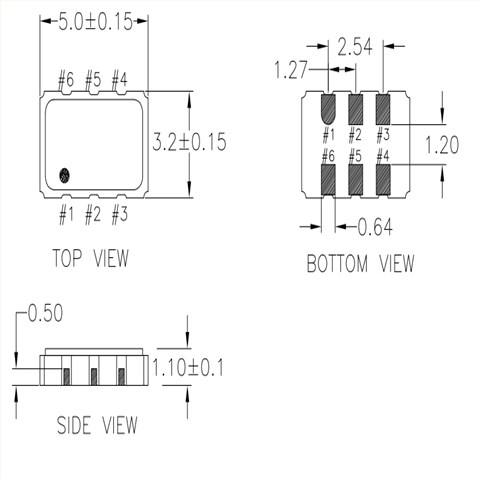

5.0×3.2×1.2毫米
7.0×5.0×1.3毫米
工作温度：-20°C至+70°C
频率稳定性选项：±20、±25、±50或±100 ppm
工作温度：-40°C至+85°C
频率稳定性选项：±25、±50或±100 ppm
工作温度：-40°C至+105°C
频率稳定性选项：±50或±100 ppm
