SMI晶振,贴片晶振,21SMX晶振,智能手机晶振
频率：20~80MHz

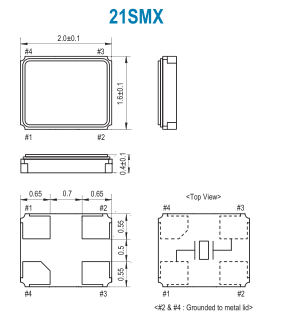

尺寸：2.0*1.6*0.4mm
贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
SMI晶振,贴片晶振,21SMX晶振,智能手机晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|

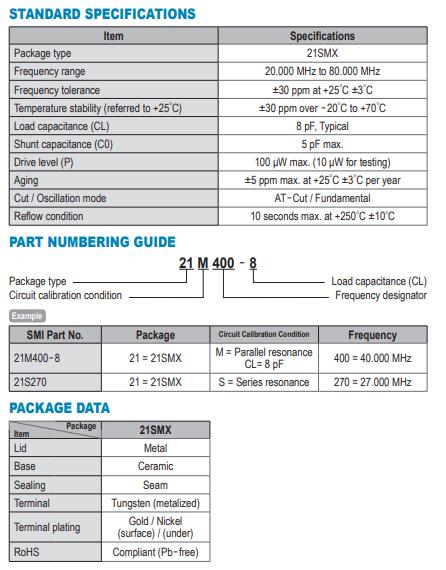

SMI晶振 |
单位 |
21SMX晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
20~80MHz |
标准频率 |
|
储存温度 |
T_stg |
-20°C～+70°C |
裸存 |
|
工作温度 |
T_use |
-20°C～+70°C |
标准温度 |
|
激励功率 |
DL |
100μWMax. |
推荐:1μW～100μW |
|
频率公差 |
f_—l |
±30ppm
|
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/
|
|
频率温度特征 |
f_tem |
±30ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+125°C,DL=100μW |
|
频率老化 |
f_age |
±3×10-6/yearMax. |
+25°C,第一年 |
晶振使用注意事项
使用日产晶振时,请在产品规格说明或产品目录规定使用条件下使用.
晶振的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输2016晶振.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.
所有产品的共同点
晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果晶振已受过冲击请勿使用.
辐射
暴露于辐射环境会导致无线网络晶振性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏晶振.
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
