SMI晶振,压控晶振,32SMOVD晶振,3225石英晶体振荡器
频率：1.3~170MHz

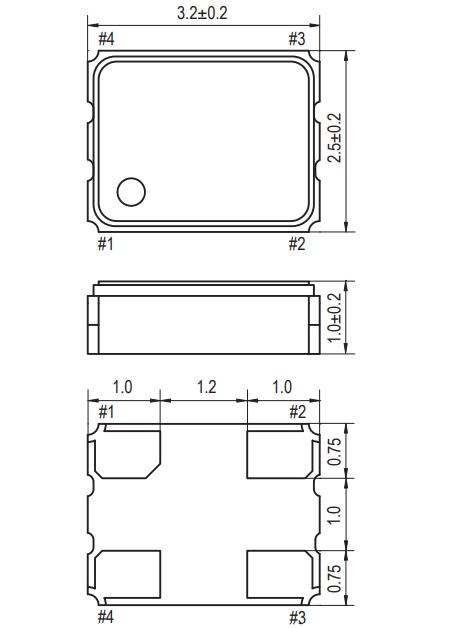

尺寸：3.2*2.5*1.0mm
小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
SMI晶振,压控晶振,32SMOVD晶振,3225石英晶体振荡器.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
晶振的真空封装技术:是指3225晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型3225晶振必须攻克的关键技术之一.
|
SMI晶振 |
32SMOVD晶振 |
|
输出类型 |
CMOS |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+1.8V,+2.5V~+3.3V |
|
频率范围 |
1.3~170MHz |
|
频率稳定度 |
±20ppm,±25ppm,±30ppm,±50ppm |
|
工作温度 |
-20~+70℃,-40~+85℃ |
|
保存温度 |
-40~+100℃ |
|
电压卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max. |
|
相位抖动（12兆赫~20兆赫） |
1个PS最大. |
|
老化率 |
±3 ppm /年最大. |
晶振使用注意事项
使用石英晶振时,请在产品规格说明或产品目录规定使用条件下使用.
在压控晶振单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用晶振之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的贴片晶振单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
卤化合物
请勿在卤素气体环境下使用笔记本晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
