Wi2Wi差分晶体,FC7六脚贴片晶振,FC7T25000XCCD3RX晶体振荡器

频率：10~1500MHZ

尺寸：7.0x5.0mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚贴片晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,差分输出晶体振荡器具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.

订购热线：0755-27838351

Wi2Wi差分晶体,FC7六脚贴片晶振,FC7T25000XCCD3RX晶体振荡器，差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚贴片晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,差分输出晶体振荡器具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.

Wi2Wi公司成立于2005年，总部位于加利福尼亚州圣何塞，是一家垂直整合技术公司，设计，制造和销售高性能，低功耗无线连接解决方案，全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi晶振产品和增值服务提供高度集成，坚固耐用，可靠的多协议无线执行器，内置软件，以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网（IoT），机器对机器（M2M），航空电子，空间和政府赞助项目市场的众多应用。

Wi2Wi晶振公司是全球领先的端到端无线连接解决方案开发商和制造商，高精度频率控制，定时和微波过滤设备，很高兴宣布推出坚固，坚固且可靠的温补振荡器系列（TCXO），即TCH系列，这是其产品组合的进一步发展前景。宣布新型TCH系列坚固耐用且同类最佳的温补振荡器（TCXO）。TC6系列进一步扩展了Wi2Wi的频率控制和定时设备产品组合，以满足航空电子，太空和军事市场最苛刻的技术要求。公司已收到TCH系列的首批生产订单，从大型供应商到航空电子设备和国防市场。“董事会主席Michael Sonnenreich表示。

“Wi2Wi继续广泛关注根据客户需求开发新产品，包括石英晶体谐振器，石英晶体振荡器，石英贴片晶振，温补晶振，压控晶振。并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO晶振扩展了我们目前的高稳定性，高冲击和高振动，是航空电子，太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。“Wi2Wi总裁兼首席执行官Zachariah Mathews说。

Parameter		Supply Voltage (±10%)		Units
		3.3	2.5	V
Frequency Range	Low (LVCMOS/LVDS/LVPECL)	10		MHz
	High (LVCMOS)	200		MHz
	High (LVDS/LVPECL)	1500		MHz
Frequency Stability	All Causes (Maximum ) *1	Per Option		ppm



Temperature Range	Operating	Per Option		°C
	Storage	-55 to +125		°C
Supply Current (Maximum, no Load)	10.000 to 200 .000MHz (LVCMOS)	25		mA
	10.000 to 1500 .000MHz (LVDS/LVPECL)	65
Load		See Load/Test Circuits (Page 2)
Duty Cycle (at 50% Vcc)		45 to 55		%
Rise/Fall Times (Maximum under Load)	10.000 to 200 .000MHz (LVCMOS)	3		nS
	10.000 to 1500 .000MHz (LVDS/LVPECL)	0.6
Start up Time (Maximum)		15		mS
Output Voltage Levels (LVCMOS)	High (Minimum)	90		% Vcc
	Low (Maximum)	10
Output Voltage Levels (LVDS)	High	1.43 Typ , 1.60 Max		V
	Low	0.90 Min , 1.10 Typ
	Differential Voltage	250 Min , 350 Typ , 450 Max		mV
Output Voltage Levels (LVPECL)	High	Vcc- 1 .025 Min , Vcc-0 .95 Typ , Vcc-0 .88 Max		V
	Low	Vcc- 1 .810 Min , Vcc- 1 .70 Typ , Vcc- 1 .62 Max
	Differential Voltage	595 Min , 750 Typ , 930 Max		mV
Pin 1 (Tri-State Option Only)	Enable	80		% Vcc
	Tri-State (Disable)	10		% Vcc
Phase Jitter Maximum (rms)	Fractional Divider (12KHz to 20MHz)	1		pS
	Integer Divider (12KHz to 20MHz)	0.6
Period Jitter Maximum (rms)		2.5		pS

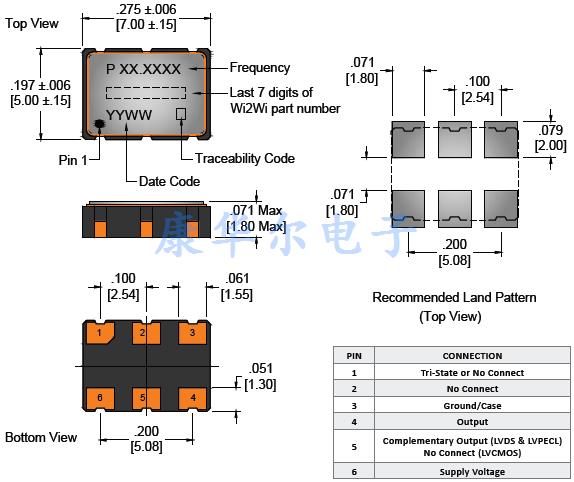

Wi2Wi差分晶体,FC7六脚贴片晶振,FC7T25000XCCD3RX晶体振荡器

在使用晶振时应注意以下事项:
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作
