DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm
频率：100MHZ
尺寸：2.5x2.0mm
DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm，尺寸2.5x2.0mm，频率100MHZ，欧美有源振荡器，2520mm小封装振荡器，时钟振荡器，贴片有源晶振，有源晶体振荡器，四脚有源晶振，OSC振荡器，高质量有源晶振，高性能有源晶振，低损耗有源晶振，低功耗有源晶振，低电压有源晶振，低相位有源晶振，低相噪有源晶振，数字视频有源晶振，无线路由器有源晶振，测试设备有源晶振，娱乐设备有源晶振，便携式设备有源晶振，蓝牙模块有源晶振，智能家电有源晶振，网络设备有源晶振，具有低电压低相位的特点。2520晶振产品被广泛应用各个领域之中，尤其适合用于数字视频，无线路由器，测试设备，娱乐设备，便携式设备，蓝牙模块，智能家电，网络设备等应用。DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm.
订购热线：0755-27838351
DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm，尺寸2.5x2.0mm，频率100MHZ，欧美有源振荡器，2520mm小封装振荡器，时钟振荡器，贴片有源晶振，有源晶体振荡器，四脚有源晶振，OSC振荡器，高质量有源晶振，高性能有源晶振，低损耗有源晶振，低功耗有源晶振，低电压有源晶振，低相位有源晶振，低相噪有源晶振，数字视频有源晶振，无线路由器有源晶振，测试设备有源晶振，娱乐设备有源晶振，便携式设备有源晶振，蓝牙模块有源晶振，智能家电有源晶振，网络设备有源晶振，具有低电压低相位的特点。2520晶振产品被广泛应用各个领域之中，尤其适合用于数字视频，无线路由器，测试设备，娱乐设备，便携式设备，蓝牙模块，智能家电，网络设备等应用。DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm.
DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm 参数表
| Parameters | Sym. | Min. | Typ. | Max. | Units | Conditions | ||||||||||
| Frequency | F0 |
|
100 |
|
MHz | Single Frequency | ||||||||||
| Frequency Tolerance | Δf | ±10 | ppm |
Includes frequency variations due to initial tolerance, temperature and power supply voltage |
||||||||||||
| ±20 | ||||||||||||||||
| — | — | ±25 | ||||||||||||||
| ±50 | ||||||||||||||||
| Aging | Δf | ±5 | ppm | 1 year @ +25°C | ||||||||||||
| Supply Current, Standby | IDD | — | — | 15 | µA | T = +25°C | ||||||||||
|
Output Startup Time (Note 1) |
tSU | — | 1.0 | 1.3 | ms | T = +25°C | ||||||||||
| Output Disable Time | tDA | 20 | 100 | ns | ||||||||||||
| Output Duty Cycle | SYM | 45 | 55 | % | ||||||||||||
| Input Logic Level High | VIH | 0.75 x V DD | — | — | V | — | ||||||||||
| Input Logic Level Low | VIL | 0.25 x V DD | V | |||||||||||||
| V DD = 1.8V | ||||||||||||||||
| Supply Current, No Load | IDD | — | 6.0 | 6.3 | mA | 1 MHz |
CL = 0 pF, RL = ∞ , T = +25°C |
|||||||||
| 6.5 | 7.1 | 27 MHz | ||||||||||||||
| 7.2 | 8.5 | 70 MHz | ||||||||||||||
| — | 8.3 | 11.9 | 150 MHz | |||||||||||||
| Output Logic Level High | V OH | 0.8 x V DD | V | –6 mA, DSC1004, CL = 40 pF | ||||||||||||
| 0.8 x V DD | –6 mA, DSC1003, CL = 25 pF | |||||||||||||||
| 0.8 x V DD | — | — | –4 mA, DSC1001, CL = 15 pF | |||||||||||||
| Output Logic Level Low | VOL | — | — | 0.2 x V DD | V | 6 mA, DSC1004, CL = 40 pF | ||||||||||
| 0.2 x V DD | 6 mA, DSC1003, CL = 25 pF | |||||||||||||||
| — | — | 0.2 x V DD |
4 mA, DSC1001, CL = 15 pF |
|||||||||||||

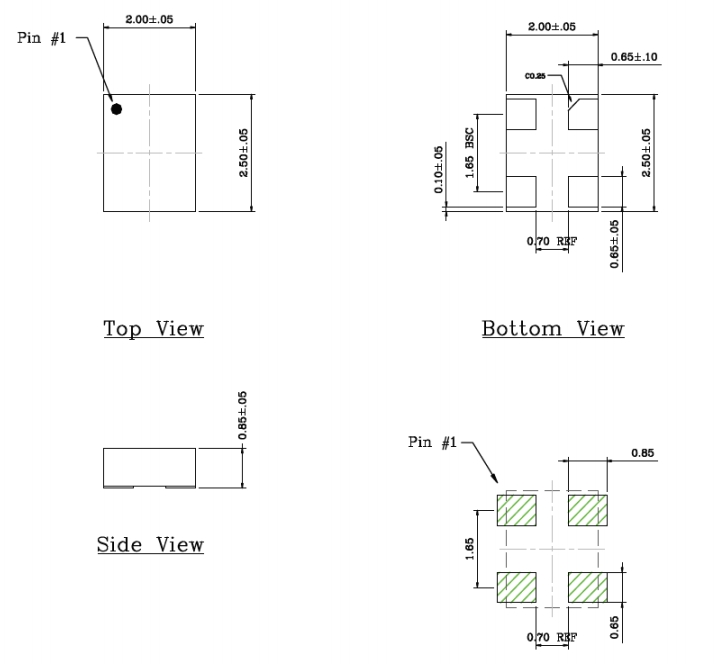

DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm 尺寸图
DSC1003,Microchip时钟振荡器,DSC1003DL2-100.0000T,100MHZ,2520mm
有源晶振产品特性：
频率范围：1MHz至150MHz
卓越的温度稳定性
±10 ppm、±20ppm、±25ppm、±50ppm
工作电压-1.7至3.6伏
工作温度范围
外部工业–40°C至105°C
工业–40°C至85°C
商用–20°C至70°C
低工作和备用电流
-6 mA工作（1MHz）
-15µA待机（最大）
超小型占地面积
-2.5毫米x 2.0毫米x 0.85毫米
MIL-STD 883抗冲击和振动
无铅，RoHS，达到SVHC标准
AEC-Q100可靠性合格
| Manufacturer Part Number原厂代码 | 欧美晶振品牌 | Series型号 | Type 类型 | Frequency 频率 | Voltage - Supply电压 |
| DSC1003DI2-100.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V |
| DSC1003CI2-050.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003DL5-020.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 20MHz | 1.8 ~ 3.3V |
| DSC1003DL5-025.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003DL2-100.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V |
| DSC1003DE1-040.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 40MHz | 1.8 ~ 3.3V |
| DSC1003CI2-025.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003DI2-024.5760 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 24.576MHz | 1.8 ~ 3.3V |
| DSC1003DL2-070.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 70MHz | 1.8 ~ 3.3V |
| DSC1003DL2-008.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 8MHz | 1.8 ~ 3.3V |
| DSC1003CI5-025.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003CI5-025.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003DE1-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003AI2-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003BI1-060.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 60MHz | 1.8 ~ 3.3V |
| DSC1003DL1-125.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 125MHz | 1.8 ~ 3.3V |
| DSC1003DL1-125.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 125MHz | 1.8 ~ 3.3V |
| DSC1003DI2-100.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V |
| DSC1003CI5-020.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 20MHz | 1.8 ~ 3.3V |
| DSC1003CL1-048.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 48MHz | 1.8 ~ 3.3V |
| DSC1003CI2-025.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003CI2-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003DI2-024.5760T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 24.576MHz | 1.8 ~ 3.3V |
| DSC1003CL1-095.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 95MHz | 1.8 ~ 3.3V |
| DSC1003DL2-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003DL2-025.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003DL2-008.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 8MHz | 1.8 ~ 3.3V |
| DSC1003DL2-025.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003DL5-020.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 20MHz | 1.8 ~ 3.3V |
| DSC1003DL5-025.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003DL2-148.5000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 148.5MHz | 1.8 ~ 3.3V |
| DSC1003CI5-087.5000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 87.5MHz | 1.8 ~ 3.3V |
| DSC1003DL2-090.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 90MHz | 1.8 ~ 3.3V |
| DSC1003DL2-070.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 70MHz | 1.8 ~ 3.3V |
| DSC1003DL2-100.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V |
| DSC1003DL5-100.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 100MHz | 1.8 ~ 3.3V |
| DSC1003DL5-100.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 100MHz | 1.8 ~ 3.3V |
| DSC1003DL5-125.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 125MHz | 1.8 ~ 3.3V |
| DSC1003DL5-125.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 125MHz | 1.8 ~ 3.3V |
| DSC1003DL5-148.5000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 148.5MHz | 1.8 ~ 3.3V |
| DSC1003DL5-148.5000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 148.5MHz | 1.8 ~ 3.3V |
| DSC1003AI1-050.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003AI1-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003BE2-012.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 12MHz | 1.8 ~ 3.3V |
| DSC1003BE2-012.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 12MHz | 1.8 ~ 3.3V |
| DSC1003BE2-027.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 27MHz | 1.8 ~ 3.3V |
| DSC1003BE2-027.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 27MHz | 1.8 ~ 3.3V |
| DSC1003CI1-025.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003CI1-025.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003CI1-050.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003CI1-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003CI5-020.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 20MHz | 1.8 ~ 3.3V |
| DSC1003AE1-050.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 50MHz | 1.8 ~ 3.3V |
| DSC1003AI2-040.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 40MHz | 1.8 ~ 3.3V |
| DSC1003BE5-020.9450T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 20.945MHz | 1.8 ~ 3.3V |
| DSC1003BI1-040.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 40MHz | 1.8 ~ 3.3V |
| DSC1003CL1-019.2000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 19.2MHz | 1.8 ~ 3.3V |
| DSC1003DE1-048.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 48MHz | 1.8 ~ 3.3V |
| DSC1003DL1-019.2000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 19.2MHz | 1.8 ~ 3.3V |
| DSC1003DL1-025.0000T | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 25MHz | 1.8 ~ 3.3V |
| DSC1003AI2-040.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 40MHz | 1.8 ~ 3.3V |
| DSC1003BI1-040.0000 | Microchip振荡器 | DSC1003 | MEMS (Silicon) | 40MHz | 1.8 ~ 3.3V |
