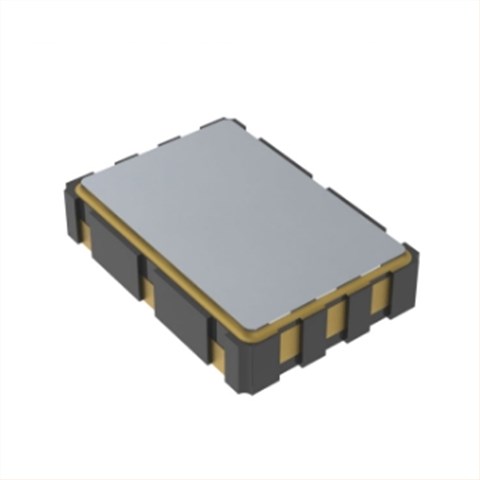

Si530差分晶振-530EB50M0000DGR-Skywork时钟振荡器-6G无线应用晶振

Si530差分晶振-530EB50M0000DGR-Skywork时钟振荡器-6G无线应用晶振，尺寸7.0x5.0mm，频率50MHZ，输出逻辑LVPECL，LVPECL差分输出晶振，Skywork差分振荡器，7050mm高性能晶振，小尺寸差分晶振，LVPECL差分晶体振荡器，OSC振荡器，XO时钟振荡器，50MHZ差分晶振，进口LV-PECL差分振荡器，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，无线应用差分晶振，交换机专用差分晶振，仪器设备差分晶振，6G光模块差分晶振，测试测量专用差分晶振，六脚贴片晶振，ASIC时钟生成差分晶振，网络设备晶振，具有低抖动小尺寸的特点。

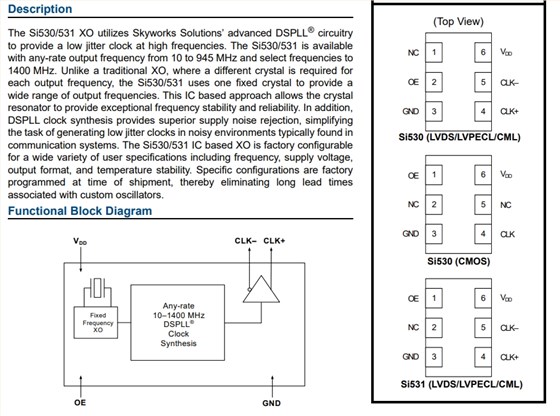

Si530/531 XO采用Skyworks Solutions的先进DSPLL®电路以提供高频下的低抖动时钟。Si530/531可用具有从10到945MHz的任意速率输出频率，并选择频率1400兆赫。与传统XO晶体振荡器不同，在传统XO中每个输出频率，Si530/531使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器，提供卓越的频率稳定性和可靠性。此外DSPLL时钟合成提供卓越的电源噪声抑制，简化在噪声环境中生成低抖动时钟的任务通常在通信系统。Si530差分晶振-530EB50M0000DGR-Skywork时钟振荡器-6G无线应用晶振.

Si530差分晶振-530EB50M0000DGR-Skywork时钟振荡器-6G无线应用晶振参数图

Parameter	Symbol	Test Condition	Min	Typ	Max	Unit
Supply Voltage1	VDD	3.3 V option	2.97	3.3	3.63	V
		2.5 V option	2.25	2.5	2.75	V
		1.8 V option	1.71	1.8	1.89	V
Supply Current	IDD	Output enabled LVPECL CML LVDS CMOS	— — — —	111 99 90 81	121 108 98 88	mA
		Tristate mode	—	60	75	mA
Output Enable (OE)2		VIH	0.75 x VDD	—	—	V
		VIL	—	—	0.5	V
Operating Temperature Range	TA		–40	—	85	ºC

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Nominal Frequency1,2

LVPECL/LVDS/CML

—

945

MHz

CMOS

—

160

MHz

Initial Accuracy

Measured at +25 °C at time of
shipping

—

±1.5

—

ppm

Temperature Stability1,3

–7
–20
–50

—

+7
+20
+50

ppm

Aging

Frequency drift over first year

—

±3

ppm

Frequency drift over 20 year
life

—

±10

ppm

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Total Stability

Temp stability = ±7 ppm

—

±20

ppm

Temp stability = ±20 ppm

—

±31.5

ppm

Temp stability = ±50 ppm

±61.5

ppm

Powerup Time4

tOSC

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

LVPECL Output Option1

mid-level

VDD– 1.42

—

VDD– 1.25

VOD

swing (diff)

1.1

—

1.9

VPP

VSE

swing (single-ended)

0.55

—

0.95

VPP

LVDS Output Option2

mid-level

1.125

1.20

1.275

VOD

swing (diff)

0.5

0.7

0.9

VPP

CML Output Option2

2.5/3.3 V option mid-level

VDD– 1.30

1.8 V option mid-level

VDD– 0.36

VOD

2.5/3.3 V option swing (diff)

1.10

1.50

1.90

VPP

1.8 V option swing (diff)

0.35

0.425

0.50

VPP

CMOS Output Option3

VOH

IOH= 32 mA

0.8 x VDD

VDD

VOL

IOL= 32 mA

0.4

Rise/Fall time (20/80%)

tR,tF

LVPECL/LVDS/CML

350

CMOS with CL= 15 pF

Symmetry (duty cycle)

SYM

LVPECL:
(diff)
LVDS:
CMOS:

VDD– 1.3 V

1.25 V (diff)
VDD/2

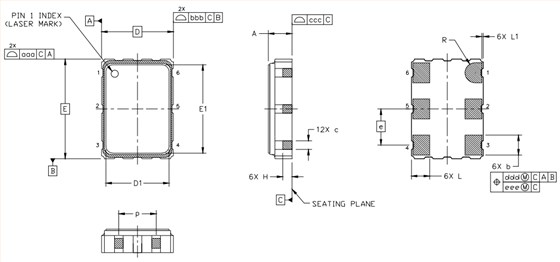

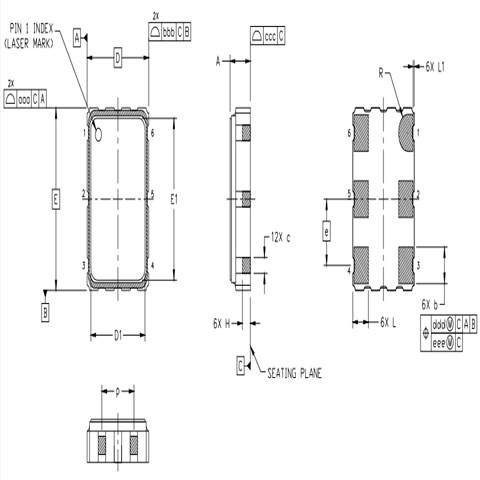

Si530差分晶振-530EB50M0000DGR-Skywork时钟振荡器-6G无线应用晶振尺寸图

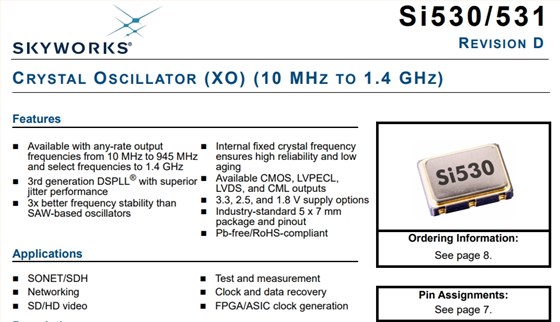

差分晶振产品特性：

可用于任何速率输出频率从10MHz到945MHz

并选择1.4 GHz的频率

具有卓越性能的第三代DSPLL®抖动性能

频率稳定性比SAW振荡器

内部固定晶体频率

确保高可靠性和低成本变老

可用的CMOS、LVPECL、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5x7mm

包装和引脚

无铅/符合RoHS

更多相关Skyworks晶振型号

Mfr Part #	Mfr	Description	Series	Frequency	Output	Voltage - Supply
531AC622M080DG	Skyworks有源晶振	XTAL OSC XO 622.0800MHZ LVPECL	Si531	622.08 MHz	LVPECL	3.3V
550BJ25M0000DG	Skyworks有源晶振	VCXODIFFSESINGLE FREQ10-14	Si550	25 MHz	LVDS	3.3V
564AAAA002021BBG	Skyworks有源晶振	XTAL OSC XO 250.0000MHZ LVPECL	Ultra™ Si564	250 MHz	LVPECL	2.5V, 3.3V
564BACA001478BBG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Ultra™ Si564	100 MHz	LVDS	1.8V, 2.5V, 3.3V
569DCBA001908BBG	Skyworks有源晶振	XTAL OSC VCXO 1.28127409GHZ CML	Ultra™ Si569	1.28127409 GHz	CML	1.8V, 2.5V, 3.3V
569AAAA000112ABG	Skyworks有源晶振	XTAL OSC VCXO 10.0000MHZ LVPECL	Ultra™ Si569	10 MHz	LVPECL	2.5V, 3.3V
564BACA001989BBG	Skyworks有源晶振	XTAL OSC XO 2.0480GHZ LVDS SMD	Ultra™ Si564	2.048 GHz	LVDS	1.8V, 2.5V, 3.3V
510CBA156M250AAG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ CMOS SMD	Si510	156.25 MHz	CMOS	3.3V
510CBA30M0000AAG	Skyworks有源晶振	XTAL OSC XO 30.0000MHZ CMOS SMD	Si510	30 MHz	CMOS	3.3V
500DLAA200M000ACF	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si500D	200 MHz	LVDS	2.5V
511ABA200M000BAG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVPECL	Si511	200 MHz	LVPECL	3.3V
511MCA25M0000BAG	Skyworks有源晶振	XTAL OSC XO 25.0000MHZ CMOS SMD	Si511	25 MHz	CMOS	3.3V
510JCA74M2500BAG	Skyworks有源晶振	XTAL OSC XO 74.2500MHZ LVDS SMD	Si510	74.25 MHz	LVDS	1.8V
545AAA125M000BAG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVPECL	Ultra™ Si545	125 MHz	LVPECL	2.5V, 3.3V
530CA26M0000DG	Skyworks有源晶振	XTAL OSC XO 26.0000MHZ CMOS SMD	Si530	26 MHz	CMOS	3.3V
530EB50M0000DGR	Skyworks有源晶振	XTAL OSC XO 50.0000MHZ LVPECL	Si530	50 MHz	LVPECL	2.5V
590FD297M000DG	Skyworks有源晶振	XTAL OSC XO 297.0000MHZ LVDS SMD	Si590	297 MHz	LVDS	2.5V
531FC25M0000DGR	Skyworks有源晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	Si531	25 MHz	LVDS	2.5V
514BCA001826BAG	Skyworks有源晶振	XTAL OSC XO 216.9600MHZ LVDS SMD	Si514	216.96 MHz	LVDS	3.3V
531AC187M500DG	Skyworks有源晶振	XTAL OSC XO 187.5000MHZ LVPECL	Si531	187.5 MHz	LVPECL	3.3V
530EA312M500DG	Skyworks有源晶振	XTAL OSC XO 312.5000MHZ LVPECL	Si530	312.5 MHz	LVPECL	2.5V
545BCA000127BBG	Skyworks有源晶振	XTAL OSC XO	Ultra™ Si545	644.53125 MHz	LVDS	1.8V, 2.5V, 3.3V
530FC311M040DG	Skyworks有源晶振	XTAL OSC XO 311.0400MHZ LVDS SMD	Si530	311.04 MHz	LVDS	2.5V
530FC233M250DGR	Skyworks有源晶振	XTAL OSC XO 233.2500MHZ LVDS SMD	Si530	233.25 MHz	LVDS	2.5V
531FC000274DG	Skyworks有源晶振	XTAL OSC XO 322.265625MHZ LVDS	Si531	322.265625 MHz	LVDS	2.5V
569AAAA002024ABG	Skyworks有源晶振	XTAL OSC VCXO 1.0000MHZ LVPECL	Ultra™ Si569	1 MHz	LVPECL	2.5V, 3.3V
570ACA001527DGR	Skyworks有源晶振	XTAL OSC XO 875.0000MHZ LVPECL	Si570	875 MHz	LVPECL	3.3V
569ABCA002177ABG	Skyworks有源晶振	XTAL OSCILLATOR VCXO 5X7MM	*	-	-	-
569AAAA000122BBG	Skyworks有源晶振	XTAL OSC VCXO 1.0000GHZ LVPECL	Ultra™ Si569	1 GHz	LVPECL	2.5V, 3.3V
510BBA100M000AAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS	3.3V
514CBB000112AAG	Skyworks有源晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	3.3V
570BBC000121DG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si570	100 MHz	LVDS	3.3V
598BCA001653DG	Skyworks有源晶振	XTAL OSC XO 90.0000MHZ LVDS SMD	Si598	90 MHz	LVDS	3.3V
570BAB000544DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si570	156.25 MHz	LVDS	3.3V
570BAB001614DGR	Skyworks有源晶振	XTAL OSC XO 300.0000MHZ LVDS SMD	Si570	300 MHz	LVDS	3.3V
570BAB001614DG	Skyworks有源晶振	XTAL OSC XO 300.0000MHZ LVDS SMD	Si570	300 MHz	LVDS	3.3V
570BAB000299DG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si570	200 MHz	LVDS	3.3V
511BBA156M250BAGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si511	156.25 MHz	LVDS	3.3V
510BBA148M500BAG	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si510	148.5 MHz	LVDS	3.3V
511BBA156M250BAG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si511	156.25 MHz	LVDS	3.3V
511JCA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si511	100 MHz	LVDS	1.8V
530AB25M0000DG	Skyworks有源晶振	XTAL OSC XO 25.0000MHZ LVPECL	Si530	25 MHz	LVPECL	3.3V
570GAC000112DGR	Skyworks有源晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si570	10 MHz	CMOS	2.5V
531BC156M250DG	Skyworks欧美晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si531	156.25 MHz	LVDS	3.3V
530FB125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si530	125 MHz	LVDS	2.5V
570AAA000111DG	Skyworks有源晶振	XODIFFSEI2C PROG10-1417 MH	Si570	25 MHz	LVPECL	3.3V
510FBA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS	2.5V
511ABA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVPECL	Si511	100 MHz	LVPECL	3.3V
511ABA125M000BAG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVPECL	Si511	125 MHz	LVPECL	3.3V
511FBA106M250BAG	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	Si511	106.25 MHz	LVDS	2.5V
510CCA50M0000BAG	Skyworks有源晶振	XTAL OSC XO 50.0000MHZ CMOS SMD	Si510	50 MHz	CMOS	3.3V
510FBA156M250BAG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si510	156.25 MHz	LVDS	2.5V
511FBA148M500BAG	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si511	148.5 MHz	LVDS	2.5V
510BBA125M000AAG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si510	125 MHz	LVDS	3.3V
511BBA106M250AAG	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	Si511	106.25 MHz	LVDS	3.3V
510JCA100M000BAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si510	100 MHz	LVDS	1.8V
511FCA000292CAG	Skyworks有源晶振	XTAL OSC XO 161.1328MHZ LVDS SMD	Si511	161.1328 MHz	LVDS	2.5V
511JCA200M000BAG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si511	200 MHz	LVDS	1.8V
510CBA50M0000BAG	Skyworks有源晶振	XTAL OSC XO 50.0000MHZ CMOS SMD	Si510	50 MHz	CMOS	3.3V
511ABA156M250AAG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si511	156.25 MHz	LVPECL	3.3V
511SAA100M000AAG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ CMOS SMD	Si511	100 MHz	CMOS	1.8V
531BA125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si531	125 MHz	LVDS	3.3V
531FA125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si531	125 MHz	LVDS	2.5V
530EB121M109DG	Skyworks有源晶振	XTAL OSC XO 121.1090MHZ LVPECL	Si530	121.109 MHz	LVPECL	2.5V
530AC125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVPECL	Si530	125 MHz	LVPECL	3.3V
530BC125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si530	125 MHz	LVDS	3.3V
530FC125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si530	125 MHz	LVDS	2.5V
530BA156M250DG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si530	156.25 MHz	LVDS	3.3V
530FA200M000DG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si530	200 MHz	LVDS	2.5V
514JAA000112BAG	Skyworks有源晶振	XTAL OSC XO 10.0000MHZ LVDS SMD	Si514	10 MHz	LVDS	1.8V
531BC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si531	156.25 MHz	LVDS	3.3V
