NP5032SC-156.25MHZ-NSC5403A,6G无线网络晶振,日本电波有源振荡器

NP5032SC-156.25MHZ-NSC5403A,6G无线网络晶振,日本电波有源振荡器，尺寸为5.00x3.20mm，频率156.25MHZ，输出逻辑HCSL，NDK差分晶振，进口差分晶体振荡器，OSC差分晶振，HCSL输出晶振，HCSL差分振荡器，低相位差分振荡器，低相噪差分晶振，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，网络专用差分晶振，6G路由器专用差分晶振，小型设备专用差分晶振，6G无线网络差分晶振，以太网差分晶振，OSC晶振产品具有低抖动低相位低相噪的特点，很适合用于SONET，SDH，与千兆以太网相关的设备，物联网，智能家居，蓝牙模块，通信模块，仪器设备，光通信，光模块等领域。NP5032SC-156.25MHZ-NSC5403A,6G无线网络晶振,日本电波有源振荡器.

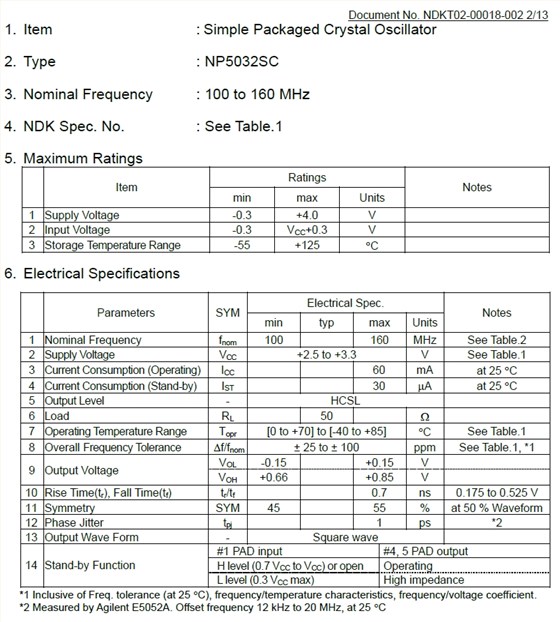

NP5032SC-156.25MHZ-NSC5403A,6G无线网络晶振,日本电波有源振荡器参数图

Item

Ratings

Notes

min

max

Units

Supply Voltage

-0.3

+4.0

Input Voltage

-0.3

VCC+0.3

Storage Temperature Range

-55

+125

。C

Parameters

SYM

Electrical Spec.

Notes

min

typ

max

Units

Nominal Frequency

fnom

156.25

MHz

See Table.2

Supply Voltage

VCC

+3.3

See Table.1

Current Consumption (Operating)

ICC

at 25。C

Current Consumption (Stand-by)

IST

μA

at 25。C

Output Level

LVPECL

Load

Connect to VCC- 2.0 V

Operating Temperature Range

Topr

[0 to +70] to [-40 to +85]

。C

See Table.1

Overall Frequency Tolerance

Δf/fnom

± 25 to ± 100

ppm

See Table.1, *1

Output Voltage

VOL

VCC- 1.81

VCC- 1.62

VOH

VCC- 1.025

VCC-0.88

Rise Time(tr), Fall Time(tf)

tr/tf

20 % to 80 % waveform

Symmetry

SYM

at 50 % Waveform

Phase Jitter

tpj

Output Wave Form

Square wave

Stand-by Function

#1 PAD input

#4, 5 PAD output

H level (0.7 VCCto VCC) or open

Operating

L level (0.3 VCCmax)

High impedance

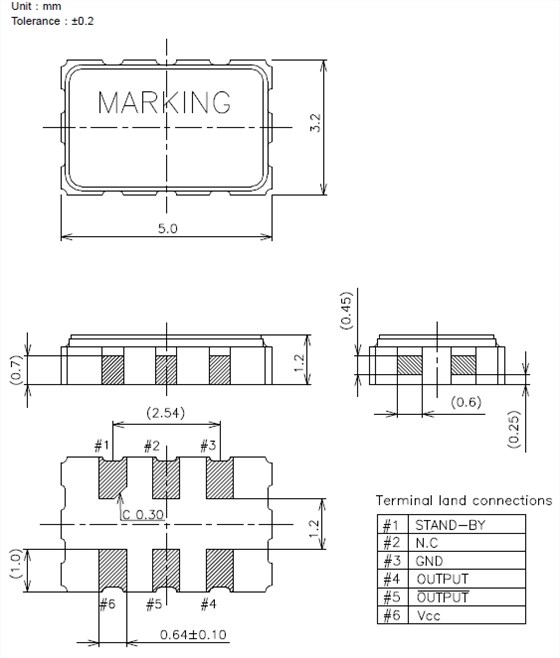

NP5032SC-156.25MHZ-NSC5403A,6G无线网络晶振,日本电波有源振荡器尺寸图

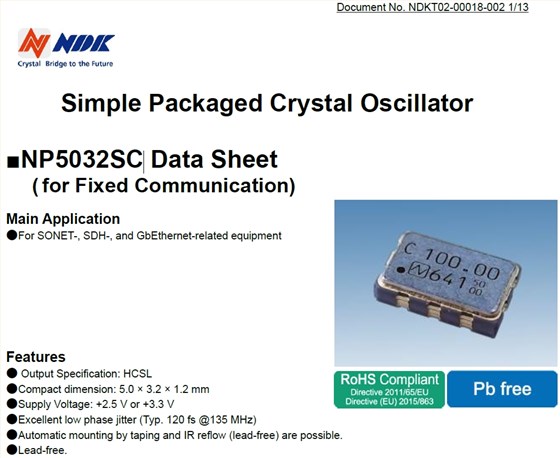

石英晶体振荡器产品特性：

HCSL差分输出SPXO

小巧:5.0x 3.2 x 1.2毫米

电源电压:+2.5V至+3.3V

低相位抖动:典型。135MHz时为120 fs

通过缠绕自动安装和IR回流(无铅)是可能的。

无铅

更多相关日本电波NDK晶振型号

进口晶振型号	Nominal frequency[MHz]	Specification number	Manufacturer	Package size(LxW)[mm]	Output specification	Operating temperature rang[℃]	Storage temperature range[℃]	Supply voltage[V]
NP5032SA	133.33MHZ	NSC5400C	日本电波有源振荡器	5.0x3.2	LVPECL	-40~+85	-55~+125	+3.3±0.33
NP5032SA	133.333MHZ	NSC5400C	日本电波有源振荡器	5.0x3.2	LVPECL	-40~+85	-55~+125	+3.3±0.33
NP5032SA	148.5MHZ	NSC5400C	日本电波有源振荡器	5.0x3.2	LVPECL	-40~+85	-55~+125	+3.3±0.33
NP5032SA	156.25MHZ	NSC5400C	日本电波有源振荡器	5.0x3.2	LVPECL	-40~+85	-55~+125	+3.3±0.33
NP5032SB	100MHZ	NSC5401A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+2.5±0.125
NP5032SB	102.564MHZ	NSC5401A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+2.5±0.125
NP5032SB	125MHZ	NSC5401A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+2.5±0.125
NP5032SB	148.5MHZ	NSC5401A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+2.5±0.125
NP5032SB	156.25MHZ	NSC5401A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+2.5±0.125
NP5032SB	100MHZ	NSC5402A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+3.3±0.33
NP5032SB	102.564MHZ	NSC5402A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+3.3±0.33
NP5032SB	125MHZ	NSC5402A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+3.3±0.33
NP5032SB	148.5MHZ	NSC5402A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+3.3±0.33
NP5032SB	156.25MHZ	NSC5402A	日本电波有源振荡器	5.0x3.2	LVDS	0~70	-55~+125	+3.3±0.33
NP5032SB	100MHZ	NSC5401B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+2.5±0.125
NP5032SB	102.564MHZ	NSC5401B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+2.5±0.125
NP5032SB	125MHZ	NSC5401B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+2.5±0.125
NP5032SB	148.5MHZ	NSC5401B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+2.5±0.125
NP5032SB	156.25MHZ	NSC5401B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+2.5±0.125
NP5032SB	100MHZ	NSC5402B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+3.3±0.33
NP5032SB	102.564MHZ	NSC5402B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+3.3±0.33
NP5032SB	125MHZ	NSC5402B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+3.3±0.33
NP5032SB	148.5MHZ	NSC5402B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+3.3±0.33
NP5032SB	156.25MHZ	NSC5402B	日本电波有源振荡器	5.0x3.2	LVDS	0~85	-55~+125	+3.3±0.33
NP5032SB	100MHZ	NSC5401C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+2.5±0.125
NP5032SB	102.564MHZ	NSC5401C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+2.5±0.125
NP5032SB	125MHZ	NSC5401C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+2.5±0.125
NP5032SB	148.5MHZ	NSC5401C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+2.5±0.125
NP5032SB	156.25MHZ	NSC5401C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+2.5±0.125
NP5032SB	100MHZ	NSC5402C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+3.3±0.33
NP5032SB	102.564MHZ	NSC5402C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+3.3±0.33
NP5032SB	125MHZ	NSC5402C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+3.3±0.33
NP5032SB	148.5MHZ	NSC5402C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+3.3±0.33
NP5032SB	156.25MHZ	NSC5402C	日本电波有源振荡器	5.0x3.2	LVDS	-40~85	-55~+125	+3.3±0.33
NP5032SC	100MHZ	NSC5403A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+2.5±0.25
NP5032SC	102.564MHZ	NSC5403A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+2.5±0.25
NP5032SC	125MHZ	NSC5403A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+2.5±0.25
NP5032SC	148.5MHZ	NSC5403A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+2.5±0.25
NP5032SC	156.25MHZ	NSC5403A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+2.5±0.25
NP5032SC	100MHZ	NSC5404A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+3.3±0.33
NP5032SC	102.564MHZ	NSC5404A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+3.3±0.33
NP5032SC	125MHZ	NSC5404A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+3.3±0.33
NP5032SC	148.5MHZ	NSC5404A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+3.3±0.33
NP5032SC	156.25MHZ	NSC5404A	日本电波有源振荡器	5.0x3.2	HCSL	0~+70	-55~+125	+3.3±0.33
NP5032SC	100MHZ	NSC5403B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+2.5±0.25
NP5032SC	102.564MHZ	NSC5403B	NDK Crystal	5.0x3.2	HCSL	0~+85	-55~+125	+2.5±0.25
NP5032SC	125MHZ	NSC5403B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+2.5±0.25
NP5032SC	148.5MHZ	NSC5403B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+2.5±0.25
NP5032SC	156.25MHZ	NSC5403B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+2.5±0.25
NP5032SC	100MHZ	NSC5404B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+3.3±0.33
NP5032SC	102.564MHZ	NSC5404B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+3.3±0.33
NP5032SC	125MHZ	NSC5404B	日本电波有源振荡器	5.0x3.2	HCSL	0~+85	-55~+125	+3.3±0.33
